Ako medený lankový drôt zlepšuje spoľahlivosť napájacích a riadiacich káblov?

Abstraktné

Výber správneho vodiča je jedno z rozhodnutí, ktoré vyzerá jednoducho, kým projekt nezačne zlyhávať v reálnom svete: prehrievanie v tesnom potrubí, prerušené vlákna na zakončení, nestabilné hodnoty v riadiacich obvodoch alebo prestoje spôsobené únavou z vibrácií.Medený lankový drôt sa často vyberá tak, aby sa predišlo presne týmto problémom – vyvážením vodivosti, flexibility a mechanickej odolnosti. V tomto článku prejdem najbežnejšími problémovými bodmi kupujúceho (pokles napätia, polomer ohybu, kvalita ukončenia, riziko korózie, normy kontroly a konzistencia dodávateľa) a ukážem, ako určiť správnu konštrukciu prameňa, veľkosť a povrchovú úpravu pre vašu aplikáciu. Nájdete tu aj praktické kontrolné zoznamy, porovnávacie tabuľky a prehľadnú sekciu často kladených otázok, aby ste mohli prejsť od „myslíme si, že je to v poriadku“ k „vieme, že to vydrží“.

Obsah

• Prehľad článku
• Zákaznícke body bolesti Toto rieši
• Čo je medený lankový drôt
• When Stranded Beats Solid
• Ako to špecifikovať bez dohadov
• Porovnávacia tabuľka
• Tipy na ukončenie a inštaláciu
• Kontroly kvality, ktoré by mali kupujúci požadovať
• Bežné aplikácie
• Výber konzistentného dodávateľa
• FAQ
• Záver

Prehľad článku

• DefinujteMedený lankový drôta problémy, ktorým má predchádzať
• Mapujte skutočné body bolesti nákupcov na výber dirigentov
• Vysvetlite konštrukciu prameňov, veľkosti a možnosti povrchu (holé vs. pocínované)
• Poskytnite kontrolný zoznam praktických špecifikácií
• Ukážte porovnávaciu tabuľku, aby boli kompromisy zrejmé
• Ukončenie krytu, kontrola a overenie dodávateľa
• Odpovedzte na otázky, ktoré najčastejšie kladú tímy obstarávateľov a inžinieri

Zákaznícke body bolesti Toto rieši

Väčšina sťažností, ktoré počúvam na dirigentov, sa v skutočnosti netýkajú kovu – týkajú sa toho, čo dirigent neprežil. Tu sú problémyMedený lankový drôtsa bežne vyberá na zníženie:

• Prasknutie alebo zlomenie na zakončeniach:opakované ohýbanie, vibrácie alebo tesné vedenie môže unaviť pevné vodiče.
• Horúce miesta a prehrievanie:poddimenzované vodiče alebo zlé koncovky vytvárajú teplo tam, kde ho najmenej chcete.
• Pokles napätia a nestabilný výkon:dlhé káble alebo vysoké prúdové zaťaženie trestajú nedostatočne špecifikovaný drôt.
• Poruchy spôsobené koróziou:vlhkosť, slaný vzduch a chemikálie môžu napadnúť vodiče a spoje.
• Nekonzistentné šarže od dodávateľov:počet prameňov, tolerancia priemeru a stav povrchu sa môžu líšiť, ak je riadenie procesu slabé.
• Pomalá inštalácia a prepracovanie:káble, ktoré s vami bojujú počas smerovania a ukončenia, stoja čas a prácu.

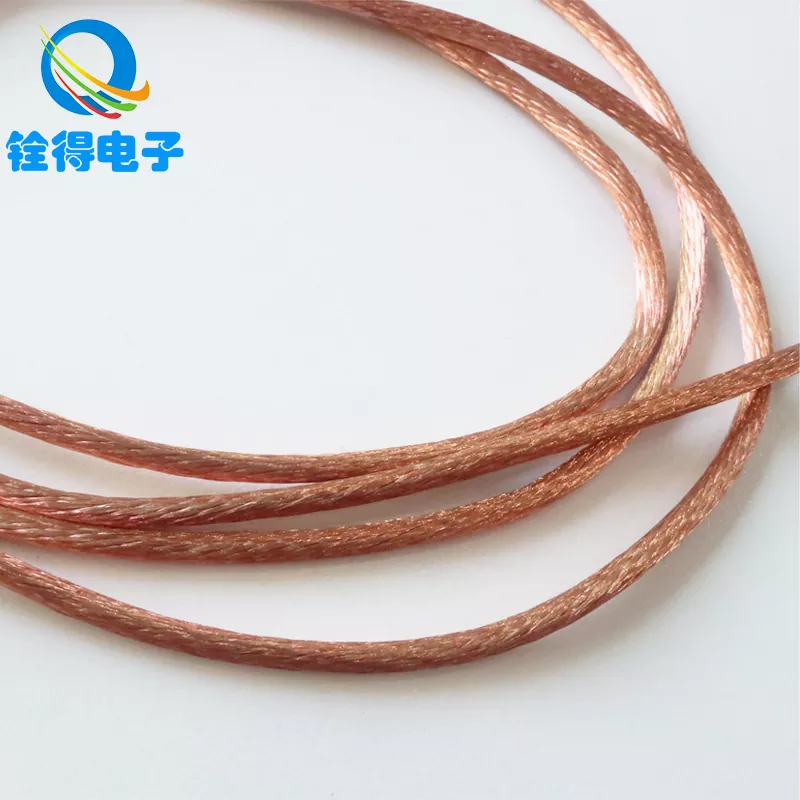

Čo je medený lankový drôt

Medený lankový drôtje vodič vyrobený skrúcaním viacerých menších medených vlákien (pramienkov) do jedného vodiča so špecifikovanou plochou prierezu. Namiesto jedného pevného kusu kovu získate zväzok, ktorý zdieľa mechanické napätie v mnohých prameňoch. Na tomto dizajne záleží, pretože väčšina skutočných inštalácií zahŕňa pohyb – vibrácie z motorov, ohýbanie káblov, úzke ohyby vo vnútri ovládacích panelov alebo opakované otváranie a zatváranie dvierok skriniek.

„Uviaznutá“ časť nie je len komfortná – je to funkcia spoľahlivosti. Viac prameňov (a menšie priemery jednotlivých prameňov) zvyčajne znamená lepšiu flexibilitu, čo zvyčajne znamená menšiu únavu v namáhaných bodoch. Háčik je v tom, že flexibilita musí byť spojená so správnymi metódami ukončenia, inak môžete stratiť výhody práve tam, kde to najviac potrebujete.

When Stranded Beats Solid

Ak je vaša inštalácia úplne statická, s veľkým polomerom ohybu a minimálnymi vibráciami, pevné vodiče môžu byť úplne prijateľné. Ale uviaznuté vodiče často vyhrávajú v ktorejkoľvek z týchto situácií:

• Vibrácie:motory, kompresory, čerpadlá, ventilátory, dopravníky a mobilné zariadenia.
• Častý pohyb:dverové slučky, robotické ramená, vlečné reťaze, ručné náradie, prenosné generátory.
• Komplexné smerovanie:tesné panely, káblové žľaby s viacerými zmenami smeru, kompaktné zariadenia.
• Postroj s vysokou hustotou:kde inštalatéri potrebujú rýchlosť a predvídateľnú manipuláciu.
• Cykly údržby:v akomkoľvek prostredí, kde dochádza k narušeniu káblov počas servisu.

Praktický spôsob, ako to zarámovať: ak si viete predstaviť, že kábel naráža, ťahá, ohýba sa alebo čo i len trochu vibruje – vyberte siMedený lankový drôta potom urobte ukončenia správne.

Ako to špecifikovať bez dohadov

Mnoho nákupných objednávok zlyhá, pretože špecifikujú „medené vlákna“ bez definovania častí, ktoré riadia výkon. Tu je prehľadný kontrolný zoznam, ktorý môžete odovzdať technikovi, obstarávateľovi alebo partnerovi na montáž káblov:

• Veľkosť vodiča:AWG alebo mm², zvolené podľa prúdového zaťaženia, povoleného poklesu napätia a nárastu teploty.
• Strandingová konštrukcia:počet prameňov a priemer jednotlivých prameňov (od toho závisí flexibilita).
• Povrchová úprava:holá meď alebo pocínovaná meď (často sa volí pre odolnosť proti korózii a spájkovateľnosť).
• Žíhaný stav:mäkšia meď zlepšuje pružnosť; tvrdšia meď odoláva deformácii, ale menej sa ohýba.
• Operačné prostredie:vlhkosť, soľ, chemikálie, teplotný rozsah a očakávaná úroveň vibrácií.
• Spôsob ukončenia:krimpovanie, spájkovanie, objímka, očko alebo skrutková svorka – každý uprednostňuje určité štýly prameňov.
• Požiadavky na súlad:ak vaše odvetvie vyžaduje špecifické normy, uveďte ich v PO.
• Balenie a manipulácia:veľkosť cievky, tolerancia dĺžky rezu, označovanie a sledovateľnosť šarží.

Jedna dôležitá realita kupujúceho: ak nedefinujete konštrukciu lanka, môžete dostať drôt, ktorý technicky zodpovedá veľkosti, ale počas inštalácie sa správa veľmi odlišne.

Porovnávacia tabuľka

Pomocou tejto tabuľky môžete rýchlo zosúladiť výber vodičov s rizikom, prostredím a správaním pri inštalácii:

Tipy na ukončenie a inštaláciu

Veľa sťažností na „kvalitu drôtu“ sú v skutočnosti skryté problémy s ukončením. Lankové vodiče môžu prekonať pevné vodiče, ale iba ak chránite pramene počas odizolovania a ukončenia.

• Použite správny striptér:vyhnite sa vrúbkovaniu prameňov – zárezy sa pri vibráciách stávajú spúšťačmi trhlín.
• Zabráňte roztiahnutiu vlákna:ak zapadnete do skrutkovej svorky, objímky môžu výrazne zlepšiť konzistenciu.
• Krimpujte správne:prispôsobte oká veľkosti vodiča a typu lanka; skontrolujte výšku/tvar zlisovania, ak je to možné.
• Rešpektujte polomer ohybu:tesné ohyby v blízkosti zakončení vytvárajú opakované napätie; trasa s jemnými prechodmi.
• Ovládanie tepla:prehrievanie urýchľuje starnutie izolácie a zvyšuje odpor v spojoch.
• Označenie a sledovanie:najmä pre ovládacie zapojenie – chybné vodiče môžu vyzerať ako problémy s elektrickým „šumom“.

Ak staviate postroje, zvážte, kde dochádza k pohybu, a podľa toho zvoľte konštrukciu prameňa. PointaMedený lankový drôtje prežiť mechanickú realitu, nie teoretické výkresy.

Kontroly kvality, ktoré by mali kupujúci požadovať

Ak ste niekedy dostali dávku, ktorá „vyzerá dobre“, ale správa sa inak počas montáže, už viete, prečo na konzistencii záleží. Tu sú praktické kontroly, ktoré si možno vyžiadať a overiť:

• Priemer a tolerancia vodiča:potvrdzuje, že vodič spĺňa požiadavky na veľkosť pre svorky a izolačné systémy.
• Počet prameňov a priemer prameňov:chráni vašu flexibilitu a predpoklady výkonu ukončenia.
• Stav povrchu:čistý, jednotný povrch znižuje kontaktný odpor a zlepšuje spoľahlivosť spájkovania.
• Vzorkovanie kontinuity a odporu:zachytí drift procesu skoro.
• Sledovateľnosť šarží:vám dáva zodpovednosť, ak sa problém objaví po mesiacoch.

Pre mnohých kupujúcich nie je cieľom nadmerné testovanie – je to zabrániť prepracovaniu. Trochu overeniaMedený lankový drôtmôže ušetriť dni riešenia problémov neskôr.

Bežné aplikácie

Rozsah aplikácií je široký, ale logika výberu je zvyčajne rovnaká: zodpovedajú aktuálnym potrebám a mechanickému namáhaniu. Typické prípady použitia zahŕňajú:

• Rozdelenie energie:rozvádzače, panely, zbernicové spojenia (s vhodnými okami), invertory, systémy UPS.
• Motory a transformátory:vinutia a vodiče, kde vibrácie a teplo sú skutočnými faktormi.
• Zapojenie ovládania a signálu:automatizačné skrine, PLC kabeláž, snímače (najmä tam, kde je tesné vedenie).
• Zostavy zväzkov a káblov:spotrebičov, zdravotníckych zariadení, osvetlenia a spotrebnej elektroniky.
• Vonkajšie alebo vlhké prostredie:zariadenia, ktoré ťažia z pocínovaných vodičov a stabilných koncoviek.

Výber konzistentného dodávateľa

Okrem špecifikácií je najväčším skrytým rizikom nekonzistentnosť dodávateľa: drôt, ktorý zodpovedá veľkosti na papieri, ale líši sa splietaním, povrchom alebo žíhaním od šarže k šarži, môže pokojne sabotovať výťažok montáže. Ak spĺňate podmienky na predajcuMedený lankový drôt, požiadať o dôkazy o stabilných výrobných kontrolách, jasné záznamy o šaržiach a opakovateľné kontrolné postupy.

Dongguan Quande Electronics Co., Ltd. dodáva medené lankové vodiče navrhnuté pre praktické výrobné potreby – stabilné lankové konštrukcie, kontrolované povrchové úpravy a dokumentáciu, ktorá pomáha kupujúcim obmedziť prepracovanie a urýchliť schvaľovanie. Keď získavate zdroje na dlhodobú výrobu, na tomto druhu konzistencie záleží rovnako ako na cene.

• Požiadať o schválenie vzorky:potvrďte správanie pri odstraňovaní/ukončovaní vo svojom vlastnom procese.
• Uzamknite konštrukciu:definujte počet/priemer prameňov, aby výmeny nemenili výkon.
• Potvrďte balenie:správne navíjanie znižuje zauzlenie a poškodenie inštalácie.
• Dohodnite sa na sledovateľnosti:uistite sa, že ID dávok sú zmysluplné a uchovávané.

FAQ

Otázka:JeMedený lankový drôtvždy lepšie ako pevná meď?
A:Nie vždy. Ak je vedenie úplne statické a chcete maximálnu tuhosť pre určité inštalácie, pevné môže fungovať dobre. Stranded sa zvyčajne vyberá, keď je dôležitá flexibilita, odolnosť voči vibráciám alebo jednoduchšie vedenie.

Otázka:Znamená vyšší počet vlákien automaticky vyššiu kvalitu?
A:Zvyčajne to znamená vyššiu flexibilitu, ktorá môže zlepšiť únavovú životnosť pri pohyblivých alebo vibrujúcich aplikáciách. Musí však byť spárovaný so správnymi metódami ukončenia (často objímkami alebo správnymi krimpovacími očkami), aby sa zabránilo roztiahnutiu prameňa a nekonzistentnému kontaktu.

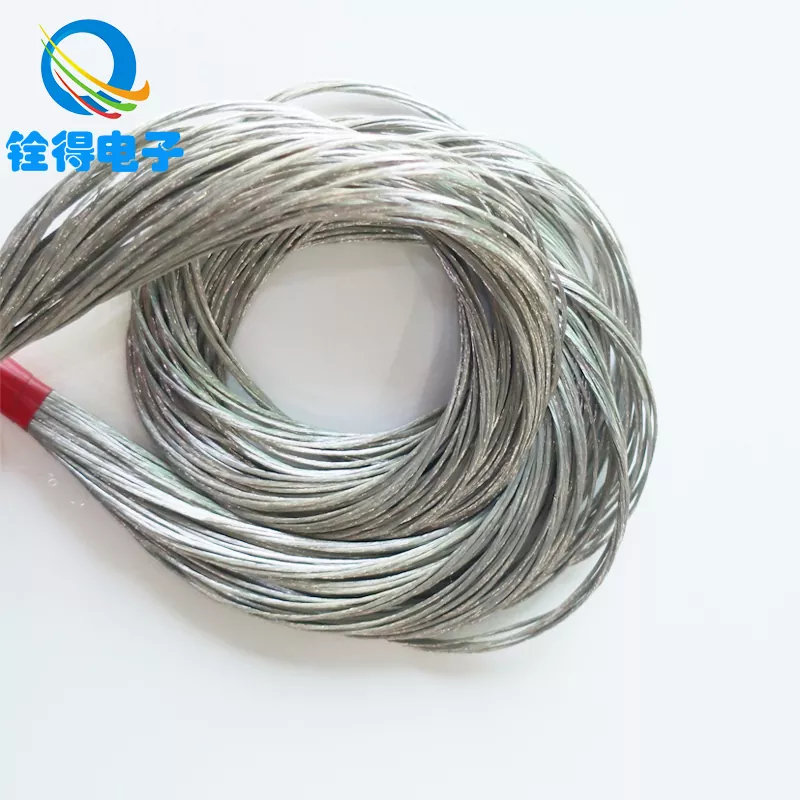

Otázka:Kedy by som si mal vybrať pocínovanú meď namiesto holej medi?
A:Vyberte si pocínovanú meď, keď je riziko korózie vyššie (vlhkosť, morský vzduch, chemická expozícia) alebo keď je dôležitá stabilita spájkovania. Čistá meď sa často uprednostňuje v kontrolovaných vnútorných prostrediach, kde sú prioritou cena a maximálna vodivosť.

Otázka:Čo spôsobuje prehriatie, ak sa zdá byť veľkosť drôtu správna?
A:Najčastejšími vinníkmi sú problémy s ukončením (uvoľnené skrutky, zlé zlisovanie, poškodenie prameňa) a problémy s vedením (zviazané káble zachytávajúce teplo). Veľkosť vodičov pomáha, ale pripojenia a inštalačné postupy často určujú skutočný nárast teploty.

Otázka:Čo by som mal zadať do objednávky, aby som sa vyhol prijatiu „nesprávneho“ lanka?
A:Zadajte veľkosť vodiča (AWG alebo mm²), konštrukciu prameňa (počet prameňov a priemer prameňa), povrchovú úpravu (holý alebo pocínovaný) a akékoľvek obmedzenia prostredia alebo zakončenia. Ak napíšete iba „medené pramene“, riskujete variáciu, ktorá zmení správanie zostavy.

Záver

Spoľahlivé elektrické systémy nezlyhávajú v tabuľkových procesoroch – zlyhávajú v namáhaných bodoch: úzkych ohyboch, vibrujúcich paneloch, vlhkých krytoch a náhlych koncovkách.Medený lankový drôtje populárny, pretože je navrhnutý pre tieto namáhané body, pričom kombinuje silnú vodivosť s mechanickou odolnosťou. Ak definujete pramennú konštrukciu, zvolíte správnu povrchovú úpravu pre prostredie a správne ju ukončíte, výrazne znížite prerábky a prestoje.

Ak posudzujete možnosti alebo chcete pomôcť s prispôsobením uviaznutej konštrukcie vašej aplikácii, obráťte sa naDongguan Quande Electronics Co., Ltd.a zdieľajte svoj prúd, napätie, obmedzenia smerovania a podrobnosti o prostredí – potomkontaktujte násvyžiadať si vzorky alebo prispôsobené odporúčanie pre váš ďalší projekt.
