Prečo zvoliť medené pletené drôty pre flexibilné pripojenia s nízkym odporom?

Abstraktné

Medené pletené drôtysú „tichými hrdinami“ v uzemňovacích systémoch, rozvodoch energie, zváracích zariadeniach, rozvádzačoch, batériách a strojoch náchylných na vibrácie. Kupujúci zvyčajne nebojujú s myšlienkou samotného „vrkoča“ – zápasia s výsledkami: nestabilné uzemnenie, prehriate prepojky, prasknuté výstupky, neočakávané prestoje a nekonzistentná kvalita od dávky k dávke. Táto príručka uvádza, ako fungujú medené opletené drôty, kde prekonávajú pevné vodiče, ako špecifikovať správne opletenie a ako sa vyhnúť najčastejším chybám pri zdroji. Popri tom nájdete kontrolné zoznamy pre výber, praktickú porovnávaciu tabuľku a časť na riešenie problémov, aby ste mohli prispôsobiť svoju aplikáciu správnej konštrukcii.

Obsah

• Obrys
• Čo sú medené pletené drôty a kde sa používajú?
• Aké body bolesti riešia medené pletené drôty?
• Ako určíte správny vrkoč?
• Možnosti vrkoča porovnané v praktickej tabuľke
• Ako nainštalujete a udržiavate pletené spoje?
• Riešenie problémov: Prečo sa vrkoč prehrieva alebo zlyhá?
• Na čom sú kontroly kvality pre kupujúcich skutočne dôležité?
• FAQ
• Záverečné myšlienky

Obrys

• Definujte medené opletené drôty a typické prípady použitia „prepojky/uzemňovacej pásky“.
• Prepojte bolestivé body kupujúceho s merateľnými technickými požiadavkami
• Vysvetlite kľúčové položky špecifikácie: prierez, počet prameňov, pokovovanie, izolácia, ukončenia
• Poskytnite rozhodovaciu tabuľku a kontrolný zoznam kupujúceho
• Pokryte inštalačné postupy, ktoré zabránia hotspotom a skorému zlyhaniu
• Zdieľajte mapu riešenia problémov s prehrievaním, koróziou, rozstrapkaním a praskaním
• Ukážte, čo môžete požadovať od dodávateľa pre konzistentnú kvalitu a sledovateľnosť

Čo sú medené pletené drôty a kde sa používajú?

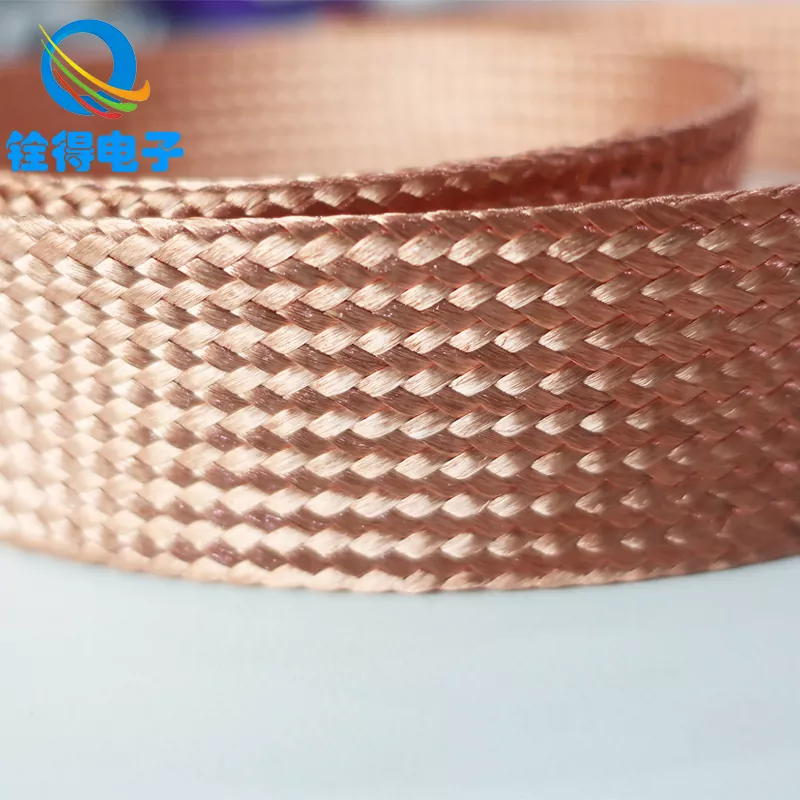

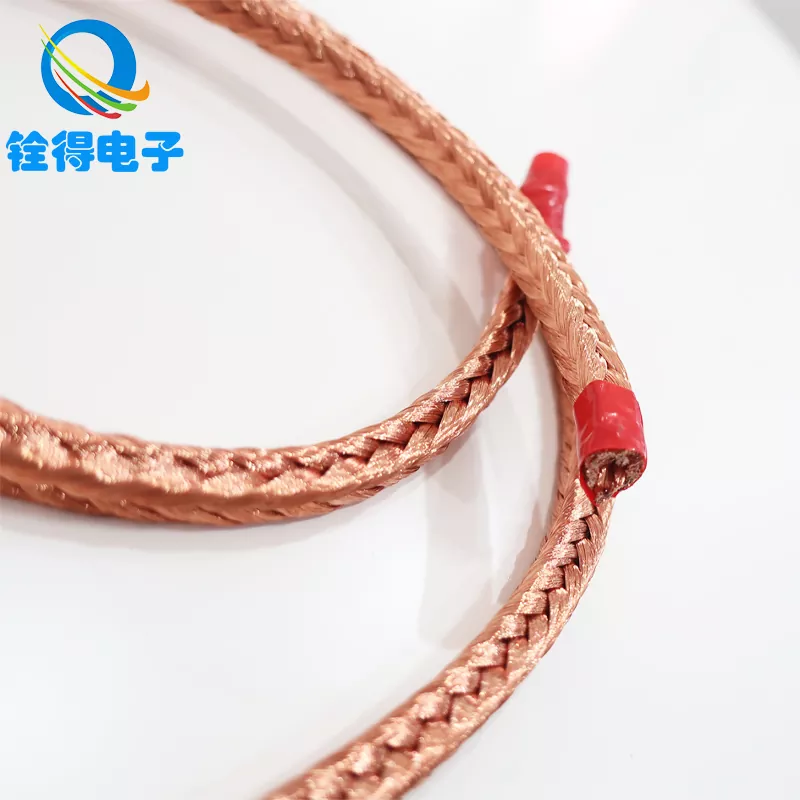

Medené opletené drôty sú flexibilné vodiče vyrobené tkaním mnohých jemných medených prameňov do plochého alebo rúrkového opletu. Namiesto vynútenia prúdu cez jedno pevné jadro, oplet šíri prúd cez viacero prameňov a cez väčšiu plochu. Táto štruktúra je dôvodom, prečo sú pletené drôty také obľúbené na miestach, kde by pohyb, vibrácie a opakované ohýbanie unavili pevný vodič.

Bežné aplikácie zahŕňajú:

• Uzemňovacie a lepiace pásypre skrine, panely, prípojnice a kryty
• Pružné svetrev rozvádzačoch, transformátoroch a systémoch UPS
• Pripojenie batérie a meničakde sú časté vibrácie a tepelné cykly
• Zváracie zariadeniaa silnoprúdové dočasné pripojenia
• Železničné, automobilové a priemyselné strojevyžadujúce uzemnenie odolné voči vibráciám
• EMI ovládaniev tieniacich/uzemňovacích cestách, kde záleží na nízkej impedancii

V mnohých skutočných stavbách nie je opletenie jediným komponentom – výber koncoviek (oká, objímky, zvárané konce), pokovovanie a izolácia určujú, či spojenie zostane stabilné po mesiacoch alebo rokoch prevádzky.

Aké body bolesti riešia medené pletené drôty?

Väčšina kupujúcich hľadá medené pletené drôty po tom, čo už boli spálené – niekedy doslova. Tu sú body bolesti, ktoré má opletenie opraviť, a na čo si dať pozor, aby ste nezopakovali rovnakú poruchu s iným číslom dielu.

• Prasknuté vodiče v dôsledku vibrácií
  Pevný drôt a mnohé káblové konštrukcie môžu pri vibrovaní zariadenia stvrdnúť a prasknúť v blízkosti koncoviek. Pletené vodiče rozdeľujú napätie na mnoho prameňov, čím znižujú sústredené body únavy.
• Horúce miesta na kĺboch
  Prehriatie zriedka pochádza z toho, že vrkoč „nie je dostatočne medený“. Zvyčajne pochádza z vysokého kontaktného odporu: zlé zlisovanie, nerovnomerné stlačenie, oxidácia alebo nevhodná veľkosť výstupkov. Dobre vyrobený oplet a správne navrhnuté zakončenie znižuje odpor a udržuje nárast teploty pod kontrolou.
• Nespoľahlivé uzemnenie a rušivé poruchy
  Pozemné cesty potrebujú konzistentnú nízku impedanciu. Splietané popruhy sa často vyberajú, pretože ich flexibilita zachováva integritu kontaktu pri posúvaní dverí, pántov, motorov alebo pohyblivých zostáv.
• Korózia vo vlhkom alebo prímorskom prostredí
  Holá meď môže oxidovať; v drsnom prostredí, mnohí kupujúci uprednostňujúpocínované medené pletené drôtypre zlepšenú odolnosť proti korózii a stabilnejšiu dlhodobú vodivosť na povrchu.
• Montážne bolesti hlavy
  Vrkoče sa dajú ľahko viesť v úzkych priestoroch a okolo rohov. Ak je však počet prameňov alebo hustota väzby nesprávna, inštalatéri môžu vidieť rozstrapkanie, chaotické rezy alebo nerovnomerné stlačenie pod očkami.

Ak si chcete vziať jednu „pravdu kupujúceho“, výhodou je flexibilita vrkoča, ale výsledkom je ukončenie. Uveďte oboje.

Ako určíte správny vrkoč?

Keď ľudia hovoria „Potrebujem medené opletené drôty“, často majú na mysli úplne odlišné veci: ľahký spojovací pás, vysokoprúdový mostík alebo odtok štítu. Aby ste sa vyhli chybným cenám a nezhodujúcim sa zásielkam, špecifikujte vrkoč pomocou podrobností o aplikácii.

1) Elektrická požiadavka: prúd, pracovný cyklus a prípustný nárast teploty

• Definujte trvalý verzus prerušovaný prúd (a prípadne špičkový prúd).
• Zvážte okolitú teplotu, vetranie krytu a blízke zdroje tepla.
• Skontrolujte, či je popruh určený na uzemnenie/pripojenie (často kratšie a nižšie napätie) alebo na zaťažovací prúd (často ide o vyššiu hustotu prúdu).

2) Prierezová plocha a konštrukcia opletu

• Ekvivalentný prierez(často uvádzaný v mm²) je praktický spôsob, ako určiť veľkosť vrkoča.
• Priemer prameňa a počet prameňovovplyvňujú pružnosť a trvanlivosť. Viac, jemnejšie pramene vo všeobecnosti zvyšujú pružnosť.
• Šírka a hrúbka vrkočaovplyvniť prispôsobenie sa svorkám a obmedzeniam smerovania.

3) Pokovovanie a povrchová úprava

• Holá meď: skvelá vodivosť, najlepšie pre kontrolované prostredie.
• Pocínovaná meď: lepšia odolnosť proti korózii, jednoduchšie spájkovanie, bežne sa volí pre priemyselné a morské prostredie.

4) Izolácia a ochrana

• Niektoré vrkoče sa dodávajú holé; iné používajú PVC, silikón, PET návlek alebo tepelne zmrštiteľné na ochranu proti oderu.
• Ak sa opletenie nachádza v blízkosti ostrých hrán alebo pohyblivých častí, špecifikujte ochranné puzdro alebo plášť.

5) Ukončenie: detail, ktorý rozhoduje o spoľahlivosti

• Krimpované výstupky(krúžok/rýľ): bežné, rýchle a spoľahlivé, ak sú správne dimenzované a stlačené.
• Lisované alebo zvárané konce: redukuje roztiahnutie prameňov a môže zlepšiť konzistenciu pre veľkoobjemové zostavy.
• Veľkosť otvoru, šírka jazyka a trieda skrutiek: malý nesúlad tu spôsobuje uvoľnenie spojov a zahrievanie.
• Tolerancia dĺžky: záleží viac, ako ľudia očakávajú v stiesnených priestoroch.

Jeden praktický krok pri získavaní zdrojov: zdieľajte jednoduchý výkres s dĺžkou, šírkou/hrúbkou opletu, typom zakončenia, priemerom otvoru a pokovovaním. Dokonca aj základný náčrt môže zabrániť týždňu tam a späť.

Možnosti vrkoča porovnané v praktickej tabuľke

Ako nainštalujete a udržiavate pletené spoje?

Dokonca aj prémiové medené opletené drôty môžu zlyhať, ak sú inštalované ako dodatočný nápad. Väčšina problémov v teréne má pôvod v kvalite spoja. Tu je čistý, opakovateľný prístup, ktorý udržuje nízky odpor a zabraňuje „záhadnému zahrievaniu“.

• Pripravte kontaktné plochy
  Odstráňte farbu, oxidáciu a nečistoty v mieste lepenia. Ak to váš štandard vyžaduje, použite vhodnú antioxidačnú pastu.
• Použite správny krútiaci moment hardvéru
  Nedostatočný krútiaci moment spôsobuje mikrooblúkovanie a teplo; nadmerný krútiaci moment môže deformovať výstupky a znížiť účinnú kontaktnú plochu. Dodržujte špecifikácie hardvéru a tam, kde je to vhodné, použite podložky.
• Ovládajte polomer ohybu a uvoľnenie napätia
  Nevyvíjajte tesné zalomenie priamo na výstupku. Dajte vrkoču jemné zakrivenie, aby sa ohýbal po celej dĺžke, nie na koncovom okraji.
• Chráňte pred oderom
  Ak sa vrkoč otiera o kovové okraje, pridajte návlek alebo priechodku. Rozstrapkané pramene nie sú len chaotické – môžu sa stať iniciačnými bodmi zlyhania.
• Pravidelná kontrola v drsnom prostredí
  Hľadajte zmenu farby (teplo), zelené/biele zvyšky (korózia), uvoľnené skrutky a poškodenie prameňov na okrajoch rezu.

Zariadenia s vysokými vibráciami ťažia z jednoduchého pravidla: po krátkej dobe zábehu skontrolujte prvú inštalovanú dávku. Ak kĺby zostanú chladné a stabilné, tvorba vodného kameňa sa stane oveľa bezpečnejším.

Riešenie problémov: Prečo sa vrkoč prehrieva alebo zlyhá?

Ak sa medený oplet prehrieva, zaobchádzajte s ním ako so systémovým problémom – pretože to zvyčajne je. Použite túto rýchlu mapu na nájdenie hlavnej príčiny namiesto slepého vymieňania dielov.

• Príznak: vrkoč je horúci v blízkosti ušnice
  Pravdepodobné príčiny: zlé zlisovanie, nesprávna veľkosť výstupkov, nedostatočné stlačenie, oxidácia v spoji, uvoľnená skrutka, nesprávne prispôsobené pokovovanie, znečistený kontaktný povrch.
• Symptóm: horúci bod v strede copu
  Pravdepodobné príčiny: opletenie poddimenzované pre prúd, neočakávaný pracovný cyklus, vedenie v blízkosti zdroja tepla, poškodenie vnútorného vlákna z opakovaného ohýbania.
• Symptóm: rozstrapkané a zlomené pramene
  Pravdepodobné príčiny: odieranie ostrých hrán, nadmerný pohyb bez uvoľnenia napätia, nesprávna metóda rezania, nedostatok návlekov v dráhe trenia.
• Symptóm: korózia alebo zmena farby
  Pravdepodobné príčiny: chemická expozícia, vlhkosť, galvanická interakcia s odlišnými kovmi, absencia pocínovania tam, kde je to potrebné.
• Symptóm: prerušované uzemnenie alebo hluk
  Pravdepodobné príčiny: uvoľnená montáž, lakované povrchy pod spojom, nedostatočný prítlak, znečistené miesto lepenia.

Ak to dokážete zmerať, urobte: testovanie nárastu teploty pri zaťažení a miliohmové kontroly kĺbov často odhalia problémy rýchlejšie ako samotná vizuálna kontrola.

Na čom sú kontroly kvality pre kupujúcich skutočne dôležité?

Keď získavate medené pletené drôty vo veľkom, „vyzerá dobre“ nie je plán kvality. Chcete konzistentnosť, sledovateľnosť a dôkaz, že opletenie a ukončenie sa budú správať rovnako vo všetkých dávkach.

Tu je to, čo inteligentní kupujúci zvyčajne požadujú:

• Overenie materiálu: čistota medi a typ pokovovania (holé/pocínované) jasne uvedené
• Rozmerová konzistencia: šírka, hrúbka, dĺžkové tolerancie a geometria zakončenia
• Kontrola procesu ukončenia: normy lisovacích nástrojov alebo dokumentácia o metóde zvárania/lisovania
• Kontrola elektrického výkonu: ciele rezistencie, plány testovania založené na vzorkách
• Mechanická integrita: ťahové skúšky očiek/koncoviek, ak je to vhodné
• Baliaca disciplína: prevencia drvenia, kontaminácie a deformácie prameňa pri preprave

Pre kupujúcich, ktorí chcú stabilného a dlhodobého dodávateľského partnera, sa tiež oplatí spolupracovať s výrobcom, ktorý dokáže prispôsobiť geometriu opletu a zakončenia tak, aby zodpovedali vašim obmedzeniam montážnej linky. Toto je miestoDongguan Quande Electronics Co., Ltd. je často umiestnená: poskytuje možnosti medeného opleteného drôtu, ktorý možno prispôsobiť pre uzemňovacie pásiky, flexibilné prepojky a návrhy spojov pre špecifické aplikácie – takže po doručení zásielky nie ste nútení „prispôsobovať“.

FAQ

Aký je rozdiel medzi medenými opletenými drôtmi a štandardným flexibilným káblom?

Flexibilné káblové zväzky vo vnútri izolácie a sú vynikajúce pre mnoho energetických aplikácií, ale stále môžu koncentrovať napätie v blízkosti koncoviek a môžu byť objemnejšie v úzkych trasách. Medené pletené drôty sú tkané, plochejšie a zvyčajne sa používajú, keď chcete vysokú flexibilitu, nízkoprofilové vedenie a stabilné spojenie/prepojky v zostavách náchylných na vibrácie.

Mám si vybrať holé alebo pocínované medené opletené drôty?

Ak je prostredie suché a kontrolované, holá meď môže byť úplne v poriadku. Ak očakávate vlhkosť, kondenzáciu alebo dlhú životnosť s minimálnou údržbou, bežne sa uprednostňuje pocínovaná meď, pretože spomaľuje koróziu a pomáha udržiavať povrchy spojov stabilnejšie v priebehu času.

Ako určím veľkosť vrkoča podľa prúdu?

Začnite s požadovaným trvalým prúdom, špičkovým prúdom (ak existuje), pracovným cyklom a prijateľným nárastom teploty. Potom sa priraďte k vhodnej ekvivalentnej ploche prierezu a potvrďte, že vaša metóda ukončenia nespôsobuje vysoký odpor. Ak si nie ste istí, vytvorte prototyp a zmerajte nárast teploty v podmienkach skutočného zaťaženia.

Prečo je môj vrkoč horúci, aj keď vyzerá dostatočne hustý?

V mnohých prípadoch nie je problémom cop, ale kĺb. Zlé krimpovanie, oxidácia pod očkom, uvoľnené skrutky alebo lakované montážne povrchy môžu pridať kontaktný odpor, ktorý sa zmení na teplo. Správna príprava povrchu a riadené ukončovacie procesy to zvyčajne riešia.

Môžu medené opletené drôty pomôcť s EMI alebo elektrickým šumom?

Môžu, najmä ako súčasť dobre navrhnutej stratégie uzemnenia a spojenia. Geometria opletenia môže ponúknuť cesty s nízkou impedanciou, ktoré pomáhajú stabilizovať uzemnenie, ale kontrola EMI je na úrovni systému – záleží na smerovaní, lepení krytu a integrite pripojenia.

Aké informácie by som mal poslať dodávateľovi, aby som dostal presnú cenovú ponuku?

Uveďte požadovanú dĺžku, šírku/hrúbku opletu (alebo ekvivalentný prierez), holé alebo pocínované, potreby izolácie/objímky, typ zakončenia (uško/zvárané/lisované), priemer otvoru, množstvo a poznámky k aplikácii (vibrácie, teplota, prostredie). Jednoduchá kresba je často najrýchlejší spôsob, ako sa vyhnúť nedorozumeniam.

Záverečné myšlienky

Medené opletené drôty sú praktickým vylepšením, keď je vašou prioritou spoľahlivosť pri pohybe: menej prasknutých vodičov, stabilnejšie uzemnenie a spojenia, ktoré sa časom „záhadne“ neuvoľňujú. Trik spočíva v tom, že prestanete s vrkočom zaobchádzať ako s komoditou a začnete s ním zaobchádzať ako s konštruovaným komponentom: upravte ho podľa veľkosti, špecifikujte pokovovanie pre prostredie a kontrolujte detaily zakončenia, ktoré určujú odpor a teplo.

Ak chcete zefektívniť špecifikáciu, prispôsobenie a opakovateľnú kvalitu pre medené opletené drôty – najmä pre uzemňovacie pásiky a flexibilné prepojovacie zostavy – pracujte s výrobcom, ktorý dokáže prispôsobiť konštrukciu opletu vašim skutočným inštalačným obmedzeniam.Dongguan Quande Electronics Co., Ltd.môže podporovať výber opletení na základe aplikácie a prispôsobené ukončenia, ktoré vám pomôžu znížiť zlyhania, zjednodušiť montáž a udržiavať systémy v chode chladnejšie a stabilnejšie –kontaktujte násprediskutovať vaše požiadavky.
