Prečo je uzemňovací vodič nevyhnutný pre bezpečné elektrické systémy?

Abstraktné

A Zemniaci drôtsa často považuje za položku začiarkavacieho políčka – kým sa niečo nepokazí: podvozok stroja sa zachveje, istič sa náhodne vypne, snímač sníma odpadky alebo náraz vytiahne riadiacu dosku. Tento článok rozoberá, čo vlastne uzemňovací vodič robí, ako sa líši od „neutrálu“. prečo je lepenie dôležité a aké detaily výberu a inštalácie najčastejšie spôsobujú zákazníkovi problémy. Získate tiež jasný kontrolný zoznam vhodný pre terén, porovnávaciu tabuľku bežných typov uzemňovacích vodičov a často kladené otázky o riešení problémov pre opakujúce sa problémy.

Obsah

• Čo je to uzemňovací vodič a aký problém rieši?
• Uzemnenie vs neutrálne vs spojenie: zmätok, ktorý spôsobuje zlyhania
• Bolestivé body zákazníka redukuje správny uzemňovací vodič
• Typy uzemňovacieho vodiča a kde sa každý hodí
• Ako si vybrať správny uzemňovací vodič pre váš projekt
• Najlepšie postupy inštalácie, ktoré zabraňujú prepracovaniu
• Bežné chyby a rýchle opravy
• Tipy na kontrolu a údržbu
• FAQ

Obrys

1. Definujte uzemňovací vodič v jednoduchom jazyku a vysvetlite „cestu poruchového prúdu“.
2. Vyjasnite si uzemnenie, neutrálnosť a väzbu, aby ste odstránili typické mylné predstavy.
3. Mapujte bolestivé body v reálnom svete (riziko šoku, EMI/šum, nepríjemné zakopnutia, poškodenie zariadenia) na kvalitu uzemnenia.
4. Porovnajte možnosti plné, splietané, pletené a pocínované s typickými aplikáciami.
5. Kontrolný zoznam výberu: veľkosť, flexibilita, prostredie, ukončenia a hľadiská zhody.
6. Inštalačné kroky a detaily spracovania, ktoré určujú spoľahlivosť.
7. Riešenie problémov: zemné slučky, prerušovaná kontinuita, korózia a poruchy vibrácií.
8. Postupy údržby a dokumentácie pre dlhodobú bezpečnosť.

Čo je to uzemňovací vodič a aký problém rieši?

Vo svojom jadre je aZemniaci drôtje vyhradený vodič, ktorý spája odkryté kovové časti (ako sú kryty zariadení, rámy motora, ovládacie panely, káblové žľaby a vedenie) do uzemňovacieho systému. Najdôležitejšou úlohou nie je „zmiznúť elektrinu“. Úlohou je poskytnúť anízka impedancia, predvídateľná cestapre poruchový prúd, takže ochranné zariadenia (poistky, ističe, ochrana RCD/RCBO, ak sa používajú) môžu fungovať rýchlo.

Myslite na uzemňovací vodič ako na núdzovú únikovú cestu pre nebezpečný prúd. Keď zlyhá izolácia alebo sa živý vodič dotkne kovového šasi, poruchový prúd chce prúdiť. Ak má poruchový prúd dobrú cestu cez správne nainštalovaný uzemňovací vodič, ochranné zariadenie môže zistiť abnormálny stav a rýchlo odpojte napájanie. Ak je cesta nekvalitná (uvoľnené spojenie, korózia, poddimenzovaný drôt, lakovaný kontaktný povrch), prúd môže „unikať“ cez neúmyselné cesty – vrátane vás, ložísk, signálnych štítov alebo citlivej elektroniky.

Uzemnenie vs neutrálne vs spojenie: zmätok, ktorý spôsobuje zlyhania

Mnohé projektové problémy vznikajú zmiešaním troch rôznych myšlienok:

• Neutrálneje spätný vodič s prúdom v normálnej prevádzke (v mnohých systémoch striedavého prúdu). Nie je to to isté ako pozemné zariadenie.
• Uzemnenie (uzemnenie)je spojenie so zemniacimi/uzemňovacími elektródami a uzemňovacou sieťou používanou pre bezpečnostný a referenčný potenciál.
• Lepenieje zámerné spojenie kovových častí tak, aby zdieľali rovnaký elektrický potenciál a spoľahlivo odstraňovali poruchy.

Praktické riešenie: vašeZemniaci drôtje zvyčajne súčasťou lepenia pre bezpečnosť zariadenia a musí byť nepretržité, mechanicky spoľahlivé, a elektricky s nízkym odporom. Ak sú neutrál a zem prepojené na nesprávnom mieste (alebo na viacerých miestach), môžete vytvoriť cirkulujúce prúdy, problémy s hlukom a nepredvídateľné zakopnutie.

Bolestivé body zákazníka redukuje správny uzemňovací vodič

Keď sa zákazníci sťažujú na „náhodné“ elektrické problémy, uzemnenie je často tichou hlavnou príčinou. Tu sú body bolesti, ktoré správne navrhnuté a nainštalovanýZemniaci drôtpomáha znižovať:

• Riziko šoku a bezpečnostné incidenty:dobre spojené šasi zostáva v podmienkach poruchy blízko zemného potenciálu.
• Nepríjemné zakopnutie:zlé pripojenia môžu spôsobiť prerušované podpisy porúch, najmä pri vibráciách alebo vlhkosti.
• EMI/šum v signáloch:snímače, vstupy PLC a komunikačné linky sa môžu správať nepravidelne, keď je uzemňovacia referencia nestabilná.
• Poškodenie spôsobené prepätím a bleskovými prechodmi:robustná uzemňovacia sieť pomáha riadiť prechodné energetické cesty.
• Problémy s ložiskami a motorom:bludné prúdy môžu nájsť cestu cez ložiská, keď je spojenie slabé alebo nekonzistentné.
• Nákladná prerábka:chyby uzemnenia sú zriedka viditeľné až do uvedenia do prevádzky – keď je každá hodina drahá.

Dobrá stratégia uzemňovacieho vodiča premení „záhadné prestoje“ na predvídateľný výkon. To je to, čo kupujúci v konečnom dôsledku chcú: menej spätných volaní, čistejšie údaje a bezpečnejšie zariadenie, ktoré prejde kontrolou bez drámy.

Typy uzemňovacieho vodiča a kde sa každý hodí

Nie každýZemniaci drôtje rovnaký. „Najlepšia“ voľba závisí od pohybu, vibrácií, prostredia a spôsobu ukončenia.

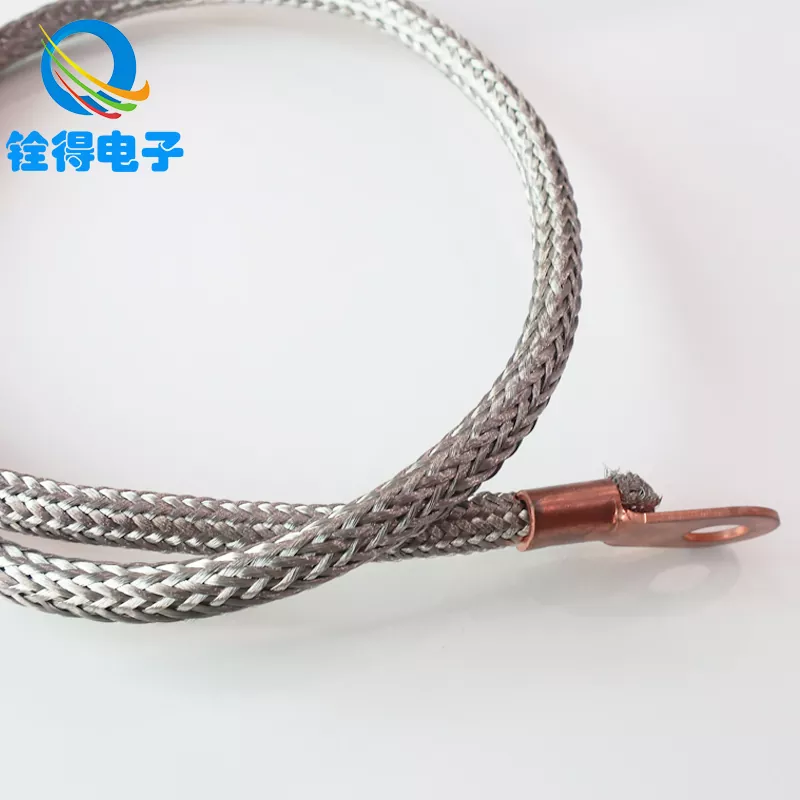

Ak vaša aplikácia zahŕňa dvere, odnímateľné kryty alebo vibrácie (napríklad generátory, nabíjačky EV, CNC stroje, výťahy a kovové skrine, ktoré sa denne otvárajú/zatvárajú), opletené opcie môžu výrazne znížiť poruchy súvisiace s únavou.

Ako si vybrať správny uzemňovací vodič pre váš projekt

Výber aZemniaci drôtje menej o „hrubšie je vždy lepšie“ a viac o spoľahlivom splnení bezpečnostných požiadaviek v reálnych podmienkach na mieste. Použite tento kontrolný zoznam, aby ste sa vyhli klasickým výčitkám kupujúcich:

• Elektrická kapacita:Dimenzujte vodič podľa platného kódu/normy a predradeného ochranného zariadenia. Zemná cesta musí bezpečne prenášať poruchový prúd dostatočne dlho na to, aby ochrana fungovala.
• Mechanické prostredie:Ak sa pohybuje, ohýba alebo vibruje, uprednostňujte flexibilitu (spletená alebo spletená) a uvoľnenie napätia.
• Vystavenie korózii:Vlhkosť, soľný sprej, chemikálie a vonkajšie inštalácie často profitujú z pocínovanej medi a chránených koncoviek.
• Spôsob ukončenia:Prispôsobte typ drôtu očkám, objímkam, krimpovacím nástrojom a špecifikáciám krútiaceho momentu. Veľký drôt zlyhá, ak je ukončenie nedbalé.
• Obmedzenia smerovania:Vyhnite sa ostrým hranám a bodom zovretia. Naplánujte servisné slučky, kde sa panely otvárajú.
• Konzistencia a dokumentácia:Štandardizujte čísla dielov a poznámky k inštalácii naprieč zostavami, aby tímy údržby nehádali.

Tu môže pomôcť špecializovaný výrobca.Dongguan Quande Electronics Co., Ltd. podporuje riešenia uzemňovacích vodičov používané v priemysle a elektrické aplikácie vrátane flexibilných možností opletenia, keď záleží na pohybe a spoľahlivosti. Pre kupujúcich je výhrou zníženie variability: konzistentné konštrukcia a predvídateľná manipulácia pri montáži znamená menej prekvapení pri uvedení do prevádzky.

Najlepšie postupy inštalácie, ktoré zabraňujú prepracovaniu

Väčšina porúch uzemnenia nie je spôsobená samotným vodičom - sú spôsobené spracovaním. Tu je v praxi overený prístup, ktorý zachováva aZemniaci drôtroky spoľahlivé:

Jeden jednoduchý zvyk, ktorý ušetrí bolesti hlavy: zaobchádzajte s uzemňovacími bodmi ako s kritickými bezpečnostnými komponentmi, nie s „extra skrutkami“. Označte ich, skontrolujte ich a majte ich prístupné.

Bežné chyby a rýchle opravy

Tu sú opakovaní páchatelia, ktorí spôsobujú najviac sťažností zákazníkov, plus najrýchlejšie nápravné opatrenia:

• Uzemnenie na lakovanom kove:odstráňte farbu v oblasti výstupkov a použite vhodný spojovací materiál.
• Poddimenzovaný vodič „pretože neprenáša prúd“:veľkosť pre poruchové stavy, nie normálnu prevádzku.
• Použitie pevného drôtu na pohyblivé dvere:prepnite na lankový alebo opletený uzemňovací vodič s odľahčením ťahu.
• Uvoľnené upevňovacie prvky po vibráciách:aplikujte správne postupy krútiaceho momentu, uzamykacie prvky tam, kde je to vhodné, a opätovnú kontrolu krútiaceho momentu po vyhorení.
• Nesprávne smerovanie v blízkosti ostrých hrán:pridať ochranu hrán, priechodky a svorky; udržiavajte pozemnú cestu fyzicky chránenú.
• Viacnásobné zemné/neutrálne väzby tam, kde by nemali byť:prezrite si schému systému a opravte spojovacie body podľa vašej normy a pravidiel miesta.

Tipy na kontrolu a údržbu

A Zemniaci drôtje len tak spoľahlivé, ako spoľahlivé je jeho najslabšie spojenie. Zabudujte tieto kontroly do bežnej údržby najmä vo vysokovibračných resp vonkajšie inštalácie:

• Vizuálna kontrola:hľadajte zmenu farby, rozstrapkaný oplet, koróziu okolo výstupkov a uvoľnené svorky.
• Mechanická kontrola:jemne otestujte pohyb na svorkách; všetko, čo sa krúti, je budúce zlyhanie.
• Náhodné kontroly kontinuity:overte nízky odpor od podvozku/dverí k uzemňovacej lište počas plánovaných odstávok.
• Environmentálne tesnenie:na vlhkých alebo korozívnych miestach zlepšiť tesnenie a zvážiť materiály odolné voči korózii a ochranné kryty.
• Dokumentácia:zaznamenávajte výsledky testov uzemnenia a akékoľvek zmeny – budúce riešenie problémov sa dramaticky zrýchli.

FAQ

Otázka: Môžem použiť akýkoľvek vodič ako uzemňovací vodič, ak sa „spája s kovom“?
A:Musí byť vhodný pre danú aplikáciu a musí mať správnu veľkosť pre cesty poruchového prúdu podľa vášho riadiaceho kódu/normy. Taktiež spôsob ukončenia a príprava kontaktného povrchu sú rovnako dôležité ako samotný vodič.

Otázka: Prečo vidím šum alebo nestabilné hodnoty snímača, aj keď je pripojený uzemňovací vodič?
A:Bežné príčiny zahŕňajú uvoľnené spojovacie body, zlé vedenie v blízkosti silnoprúdových káblov, viaceré spojovacie body vytvárajúce cirkulujúce prúdy alebo slabý referenčný bod medzi panelmi. Zlepšite integritu spájania, oddeľte citlivé signálové trasy od napájacích trás a skontrolujte, kde sa väzby vyskytujú.

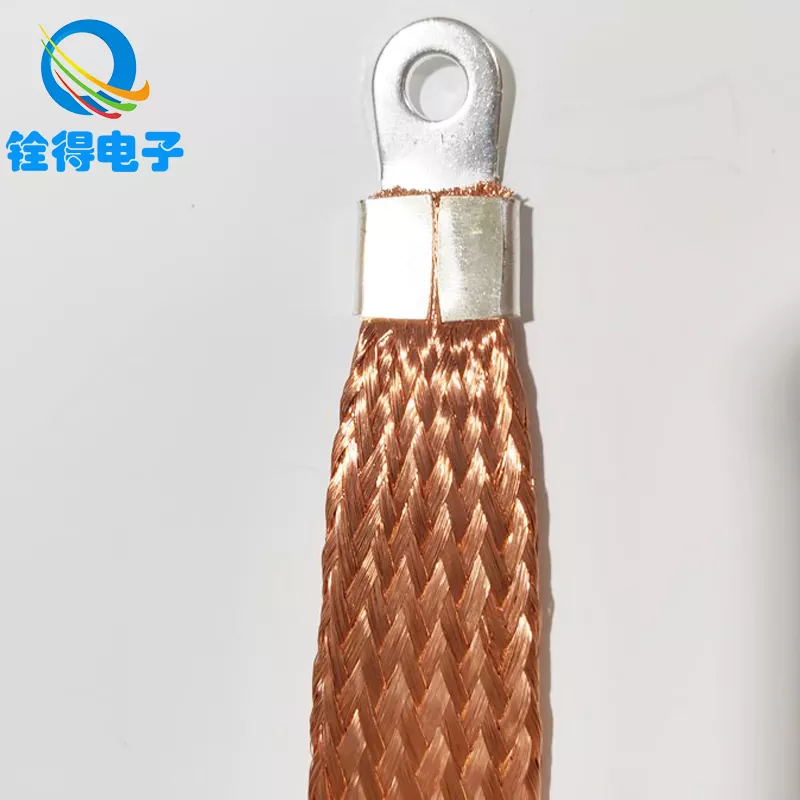

Otázka: Kedy by som mal zvážiť pletený uzemňovací drôt?
A:Keď dôjde k pohybu alebo vibráciám – dvere, sklopné kryty, kryty stroja, flexibilné spoje alebo akékoľvek miesto, kde sa pevný vodič časom unaví. Spletené možnosti sa často vyberajú na zníženie občasných porúch kontinuity.

Otázka: Znamená hrubší uzemňovací vodič vždy lepšiu ochranu?
A:Nie automaticky. Cieľom je nízkoimpedančná porucha, ktorá zodpovedá ochrannému zariadeniu a pravidlám inštalácie. Nadmerná veľkosť môže spôsobiť problémy so smerovaním/ukončením, ak sa výstupky a hardvér nezhodujú. „Správne veľké + správne nainštalované“ bije „veľmi hrubé + zle ukončené“.

Otázka: Prečo sa môj istič alebo RCD/RCBO vypne počas spúšťania, aj keď nič nie je „v poriadku“?
A:Spúšťacie prechody, zvodové prúdy z filtrov/VFD, vlhkosť alebo nestabilné spojenie môžu spôsobiť vypnutie. Overte kontinuitu uzemnenia, skontrolujte stav izolácie, potvrďte správny typ ochranného zariadenia a skontrolujte rozloženie uzemnenia/pripojenia, či neobsahuje neúmyselné paralelné cesty.

Otázka: Aký je najrýchlejší spôsob, ako potvrdiť, že moje pripojenie pozemného vodiča robí svoju prácu?
A:Vykonajte test kontinuity medzi šasi zariadenia (a akýmikoľvek dverami/ochrannými krytmi) a hlavnou uzemňovacou lištou, potom skontrolujte, či sú koncovky utiahnuté a prilepené na čistý kov. Zdokumentujte výsledok, aby sa zmeny v priebehu času dali ľahko zistiť.

Záverečné jedlo so sebou

A Zemniaci drôtnie je len bezpečnostná formalita – je to komponent výkonu. Znižuje riziko otrasov, zlepšuje stabilitu systému, chráni elektroniku, a šetrí čas pri uvádzaní do prevádzky tým, že predchádza „duchovým poruchám“, ktoré strácajú dni. Ak s uzemnením zaobchádzate ako s navrhnutým systémom (nie dodatočným nápadom), získate bezpečnejšie inštalácie a pokojnejšie tímy údržby.

Ak špecifikujete uzemňovacie vodiče pre panely, kryty zariadení alebo flexibilné spojovacie body,Dongguan Quande Electronics Co., Ltd.vám môže pomôcť prispôsobiť štýl vodiča skutočným prevádzkovým podmienkam. Ste pripravení znížiť počet prerábok a zvýšiť spoľahlivosť?Kontaktujte náss podrobnosťami vašej aplikácie, a my vám pomôžeme vybrať riešenie uzemnenia, ktoré vyhovuje vášmu prostrediu, potrebám pohybu a inštalačnému postupu.
