Prečo je opletená medená trubica tou správnou voľbou pre tienenie EMI a ochranu káblov?

Moderná elektronika je čoraz menšia, rýchlejšia a oveľa citlivejšia na hluk. To je skvelé – kým dokonale „fungujúci“ kábel nezačne spôsobovať náhodné resety, nestabilné signály alebo neúspešné testy zhody. Ak máte čo do činenia s elektromagnetickým rušením, statickým výbojom alebo elektroinštaláciou, ktorá sa neustále odiera a zviera v tesných zostavách,Pletená medená rúrkaje jednou z najpraktickejších opráv, ktoré môžete implementovať bez prepracovania celého systému.

Abstraktné

Tento článok vysvetľuje, čo aPletená medená rúrkabežné problémy, ktoré rieši (EMI, abrázia, hromadenie statickej elektriny a mechanické namáhanie) a ako si vybrať správnu konštrukciu pre vaše prostredie. Nájdete tu aj prehľadný kontrolný zoznam výberu, osvedčené postupy inštalácie a porovnávaciu tabuľku, ktoré vám pomôžu priradiť možnosti materiálov (holá meď, pocínovaná meď, postriebrená meď a nerezové varianty) k prípadom skutočného použitia – takže sa môžete vyhnúť preplateniu, podhodnoteniu alebo inštalácii spôsobom, ktorý ruší jeho výhody.

Obsah

1. Pletená medená trubica na bolesť bodov rieši
2. Čo je to pletená medená trubica a ako to funguje
3. Ako si vybrať správnu pletenú medenú rúrku
4. Tabuľka porovnávania materiálov a konštrukcií
5. Najlepšie postupy inštalácie a uzemnenia
6. Kde sa bežne používa
7. Súrcing a kontroly kvality, na ktorých skutočne záleží
8. FAQ
9. Záver

Obrys

• Zistite, či je váš problém EMI, statická elektrina, odieranie alebo únava z pevného ohybu
• Pochopte výkon tienenia a to, čo v praxi skutočne znamená „pokrytie“.
• Vyberte si správnu povrchovú úpravu materiálu pre vaše prostredie (vlhkosť, soľ, teplo)
• Nastavte si správnu veľkosť tak, aby sedela bez toho, aby škrtila kábel alebo zanechávala medzery
• Nainštalujte ho so správnymi koncovkami, aby sa tienenie nestalo „dekoratívnym“
• Overte pomocou jednoduchých kontrol: spojitosť, lícovanie a integritu uzemnenia

Pletená medená trubica na bolesť bodov rieši

Ľudia zvyčajne začnú hľadaťPletená medená rúrkakeď sa niečo „záhadne“ pokazí – najmä v zostavách s motormi, meničmi, spínanými zdrojmi napájania, relé alebo hustými káblovými zväzkami. Tu sú najčastejšie bolestivé body, ktorým sa venuje:

• Nestabilné signály a bolesti hlavy EMI:Šumová väzba môže spôsobiť chyby údajov, posun snímača, bzučanie zvuku alebo občasné zlyhania komunikácie, ktorých ladenie je bolestivé.
• Neúspešné testy EMC alebo zhody:Absolvujete funkčné testy, ale testy emisií alebo citlivosti nespolupracujú – často kvôli medzier v tieni alebo slabému uzemneniu.
• Oder a mechanické opotrebenie:Káble vedené cez kovové hrany, pohyblivé zostavy alebo systémy s vysokými vibráciami sa môžu časom opotrebovať cez izoláciu.
• Nárast statickej elektriny:V suchom prostredí alebo pri pohyblivých káblových nosičoch sa statická energia môže hromadiť a vybíjať do citlivých komponentov.
• Pevné smerovanie a opakované ohýbanie:Niektoré ochranné návleky sú tuhé alebo objemné. Splietaná trubica poskytuje ochranu, pričom sa stále ohýba a ohýba s postrojom.

Kľúčová myšlienka: pletená trubica nie je len „rukáv“. Je to funkčná vrstva, ktorá môže znížiť rušenie, chrániť kabeláž a poskytnúť riadenú cestu pre nechcenú elektrickú energiu – ak je špecifikovaná a nainštalovaná správne.

Čo je to pletená medená trubica a ako to funguje

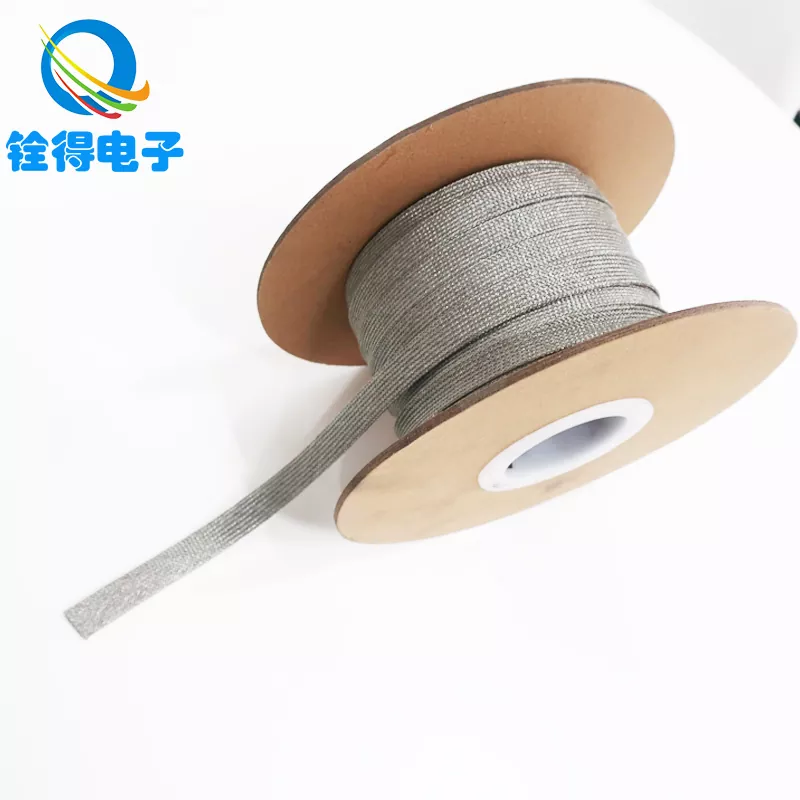

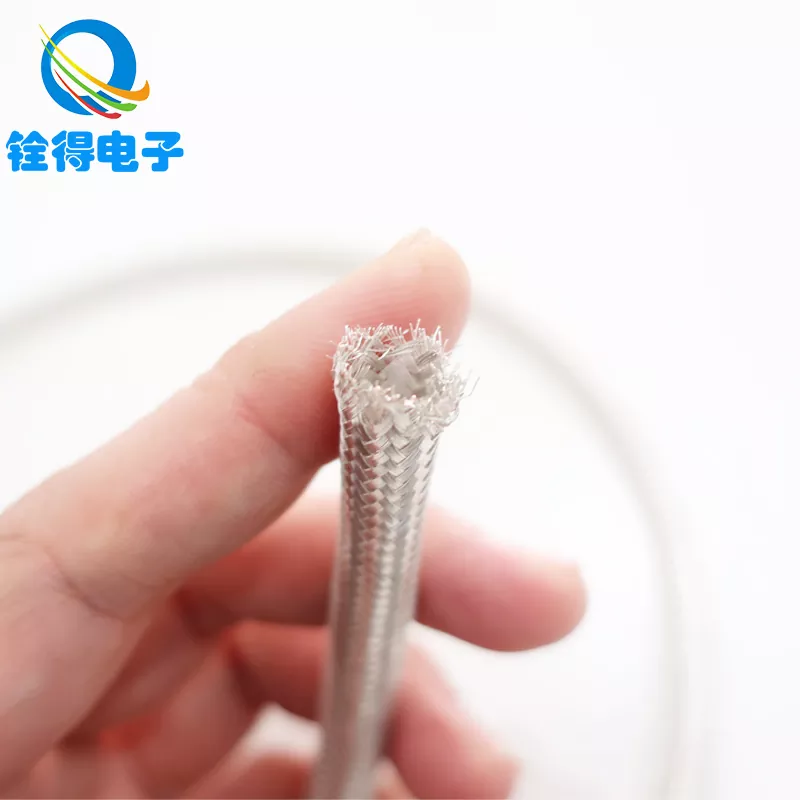

A Pletená medená rúrkaje rúrkové pletivo vyrobené zapletením vodivých drôtených prameňov do pružnej manžety. Pretože tvorí vodivú sieť okolo káblového zväzku, môže pomôcť:

• Tlmí elektromagnetické rušenieobklopením citlivých vodičov vodivou bariérou
• Znížte emisietým, že obsahuje hluk, ktorý by inak vyžaroval smerom von
• Poskytnite schopnosť statického výbojapri pripojení k správnej uzemňovacej ceste
• Zlepšite mechanickú ochranuproti oderu, stlačeniu a odieraniu

V skutočných systémoch závisí výkon od detailov: hustota opletu, pokrytie, priemer drôtu a – čo je najdôležitejšie – ako oplet ukončíte a uzemníte. Kvalitný oplet so zlým zakončením môže fungovať horšie ako priemerný oplet správne nainštalovaný.

Ako si vybrať správnu pletenú medenú rúrku

Výber aPletená medená rúrkanie je o výbere „najdrahšej“ možnosti. Ide o prispôsobenie charakteristík trubice vášmu prostrediu a vášmu poruchovému režimu. Použite tento kontrolný zoznam:

• Definujte hlavný cieľ:Tienenie EMI, ochrana proti oderu, statický výboj, kontinuita uzemnenia alebo kombinácia?
• Potvrďte prostredie:vnútorný suchý, vlhký, soľný sprej, vysoká teplota, vystavenie chemikáliám alebo vonkajší kryt?
• Zmerajte veľkosť zväzku káblov:vonkajší priemer (OD) zväzku plus potreba rozšírenia pre konektory.
• Rozhodnite sa pre materiál / povrchovú úpravu:holá meď pre kontrolované prostredie, pocínovaná pre odolnosť proti korózii, postriebrená pre špeciálne potreby vodivosti alebo nerezové možnosti pre drsné podmienky.
• Skontrolujte pokrytie a hustotu vrkoča:vyššie pokrytie zvyčajne zlepšuje tienenie, ale môže znížiť prúdenie vzduchu a zvýšiť tuhosť.
• Naplánujte si spôsob ukončenia:svorka, krimpovací, spájkovací alebo štítový ukončovací pás – to ovplyvňuje výkon viac, než mnohí ľudia očakávajú.

Praktické pravidlo veľkosti: vyberte si vnútorný priemer, ktorý hladko pasuje na zväzok bez toho, aby ste ho museli tlačiť. Príliš tesné a opletenie zdeformujete (a napnete kábel). Príliš voľné a vytvoríte medzery, pohyb a nekonzistentný kontakt.

Tabuľka porovnávania materiálov a konštrukcií

Najlepšie postupy inštalácie a uzemnenia

To je miesto, kde mnohé projekty tienenia zlyhajú – nie preto, že by opletenie bolo „zlé“, ale preto, že inštalácia je neúčinná. Nech je to jednoduché a disciplinované:

• Udržujte nepretržité pokrytie:Vyhnite sa veľkým medzerám, vytiahnutým otvorom alebo náhlym prechodom priemeru, ktoré vytvárajú únikové cesty pre rušenie.
• Ukončiť správne:Ak je to možné, použite svorku alebo ukončovací pásik, ktorý vytvára konzistentný 360-stupňový kontakt okolo opletu.
• Pozemok so zámerom:Ak chcete výkon tienenia, pripojte opletenie k stabilnej uzemňovacej referencii pomocou cesty s nízkou impedanciou. Dlhé tenké „pigtaily“ môžu znížiť účinnosť pri vyšších frekvenciách.
• Chráňte konce:Pridajte tepelne zmrštiteľné alebo mechanické uvoľnenie napätia, aby ste zabránili rozstrapkaniu a znížili poškodenie ostrými hranami spodnej izolácie.
• Účet pre pohyb:V pohyblivých postrojoch ponechajte dostatočnú vôľu, aby sa vrkoč nestal bodom stresu.

Zvyk rýchleho overenia: po inštalácii vykonajte kontrolu kontinuity po celej dĺžke opletu a uistite sa, že vaše koncové body majú pevný mechanický kontakt. Ak sa vrkoč môže na konci voľne krútiť, váš „štít“ nemusí byť zviazaný tak, ako si myslíte.

Kde sa bežne používa

uvidítePletená medená rúrkav akomkoľvek odvetví, kde sa miešajú citlivé signály s hlučnou výkonovou elektronikou alebo úzkymi obmedzeniami zapojenia. Bežné scenáre zahŕňajú:

• Počítače a dátové zariadenia:ochrana interných dát a elektrického vedenia pred rušením a mechanickým opotrebovaním
• Komunikačné systémy:minimalizácia vonkajšieho rušenia a zníženie presluchov medzi káblovými zväzkami
• Automobilová elektronika:podpora stabilnej prevádzky v zložitých palubných elektromagnetických prostrediach
• Priemyselná automatizácia:ochrana káblov okolo riadiacej kabeláže PLC, motorových pohonov a káblových zväzkov snímačov
• Lekárske vybavenie:zlepšená elektromagnetická stabilita pre presné prístroje a diagnostické systémy

Ak váš systém zahŕňa prepínanie, rýchle prechody alebo husté vedenie káblových zväzkov, opletená manžeta môže byť jedným z cenovo najefektívnejších vylepšení – najmä v porovnaní s prepracovaním dosiek, zmenou trás káblov alebo pridaním objemného filtrovania všade.

Súrcing a kontroly kvality, na ktorých skutočne záleží

Nie všetky opletené rúrky sú rovnaké. Dve trubice môžu na prvý pohľad vyzerať podobne a v reálnych zostavách sa správajú veľmi odlišne. Pri hodnotení dodávateľov sa zamerajte na hmatateľné ukazovatele:

• Jednotná štruktúra vrkoča:konzistentná väzba redukuje slabé miesta a zlepšuje opakovateľnosť inštalácie
• Stabilné rozmery:vnútorný priemer a správanie pri expanzii by mali byť predvídateľné v rámci šarží
• Konzistencia materiálu a povrchovej úpravy:kvalita pokovovania/povrchovej úpravy ovplyvňuje odolnosť proti korózii a dlhodobú elektrickú stabilitu
• Mechanická manipulácia:dobré vrkôčiky odolávajú rozstrapkaniu, deformácii a zachyteniu počas smerovania
• Podpora prispôsobenia:ak majú vaše postroje nezvyčajné priemery, dĺžky alebo potreby ukončenia, prispôsobenie môže ušetriť čas a znížiť riziko montáže

Práve tu môže spolupráca so skúseným výrobcom znížiť počet pokusov a omylov. napr.Dongguan Quande Electronics Co., Ltd. vyrába možnosti opletených medených rúrok určených na tienenie a ochranu káblov v rôznych aplikačných prostrediach a môže podporovať rôzne výbery materiálov a špecifikácií v závislosti od toho, ako plánujete viesť a ukončiť objímku.

FAQ

Q1: Funguje opletená medená rúrka na tienenie aj fyzickú ochranu?
A:áno. Môže pomôcť znížiť elektromagnetické rušenie a zároveň chrániť káble pred odieraním a kompresiou. Rovnováha závisí od hustoty opletu a od spôsobu inštalácie rúrky.

Q2: Je pocínovaná meď vždy lepšia ako holá meď?
A:Nie vždy. Čistá meď funguje dobre v kontrolovanom prostredí a často je nákladovo efektívnejšia. Pocínovaná meď je inteligentnejšou voľbou, keď záleží na vlhkosti, riziku oxidácie alebo dlhej životnosti v drsnejších prostrediach.

Otázka 3: Ako určím veľkosť opletenej medenej rúrky pre zväzok káblov?
A:Zmerajte vonkajší priemer celého zväzku (vrátane hrúbky plášťa) a vyberte vnútorný priemer, ktorý sa nasunie bez použitia sily. Ak má zväzok konektory, zvážte pred ukončením roztiahnuteľné puzdro alebo naplánujte inštaláciu.

Otázka 4: Prečo tienenie niekedy „nefunguje“ ani so spleteným rukávom?
A:Najčastejším dôvodom je zlé ukončenie alebo uzemnenie. Ak opletenie nie je správne spojené (alebo má uzemňovacia dráha vysokú impedanciu), účinnosť tienenia môže dramaticky klesnúť.

Otázka 5: Môže opletená medená rúrka pomôcť so statickou elektrinou?
A:Môže, pokiaľ je pripojený k riadenej vypúšťacej ceste. Vodivosť vrkoča môže pomôcť rozptýliť nahromadenie statickej elektriny namiesto toho, aby sa hromadil a nepredvídateľne vybíjal.

Záver

Ak bojujete s EMI, naháňate občasné poruchy alebo sa snažíte chrániť káblové zväzky v tesných a vysoko namáhaných cestách,Pletená medená rúrkaje jednou z tých aktualizácií, ktoré môžu priniesť mimoriadne výsledky – bez toho, aby sa celý váš dizajn obrátil hore nohami. Trik je vybrať si ten správny materiál pre vaše prostredie, správne ho dimenzovať a ukončiť tak, aby sa zachovalo nepretržité tienenie a spoľahlivý kontakt.

Ak chcete pomôcť s výberom správnej špecifikácie – alebo sa pokúšate vyriešiť problém tvrdohlavého rušenia alebo životnosti v skutočnej zostave –Dongguan Quande Electronics Co., Ltd.môže podporiť váš projekt s možnosťami spletených medených rúrok prispôsobených vašej aplikácii. Ste pripravení prejsť od „hádania“ k čistejšiemu a spoľahlivejšiemu riešeniu zapojenia?kontaktujte násprediskutovať vaše požiadavky a získať praktické odporúčanie.
