Prečo je odspájkovací drôt vďaka spájkovaciemu knôtu čistejší a bezpečnejší?

Prehľad článku

• Vysvetlite princíp odstraňovania opletenej medenej spájky.
• Zmapujte bežné poruchy (zdvihnutie podložky, spálené dosky, zvyšky, pomalé prepracovanie) na hlavné príčiny.
• Poskytnite praktický rámec nákupu/výberu: šírka, väzba, štýl toku, balenie, konzistencia.
• Prejdite opakovateľnou technikou, ktorá minimalizuje teplo a maximalizuje kapilárne pôsobenie.
• Ponúknite jednoduchú referenčnú tabuľku a časť na riešenie problémov „rýchla záchrana“.
• Odpovedzte na najčastejšie otázky, ktoré si kupujúci a technici kladú pred výberom dodávateľa.

Čo je to spájkovací knôt a čo vlastne rieši

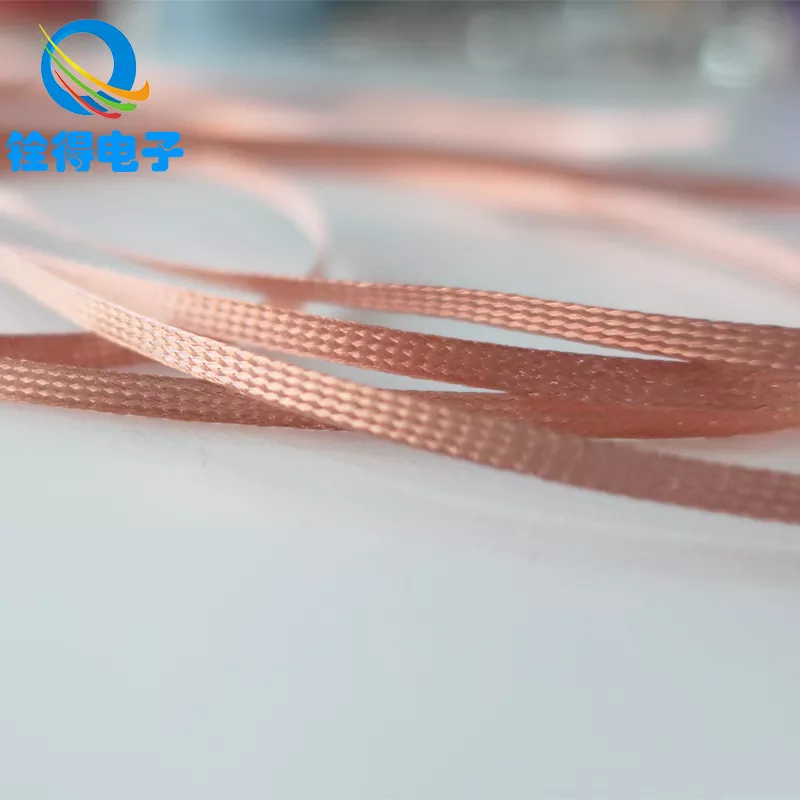

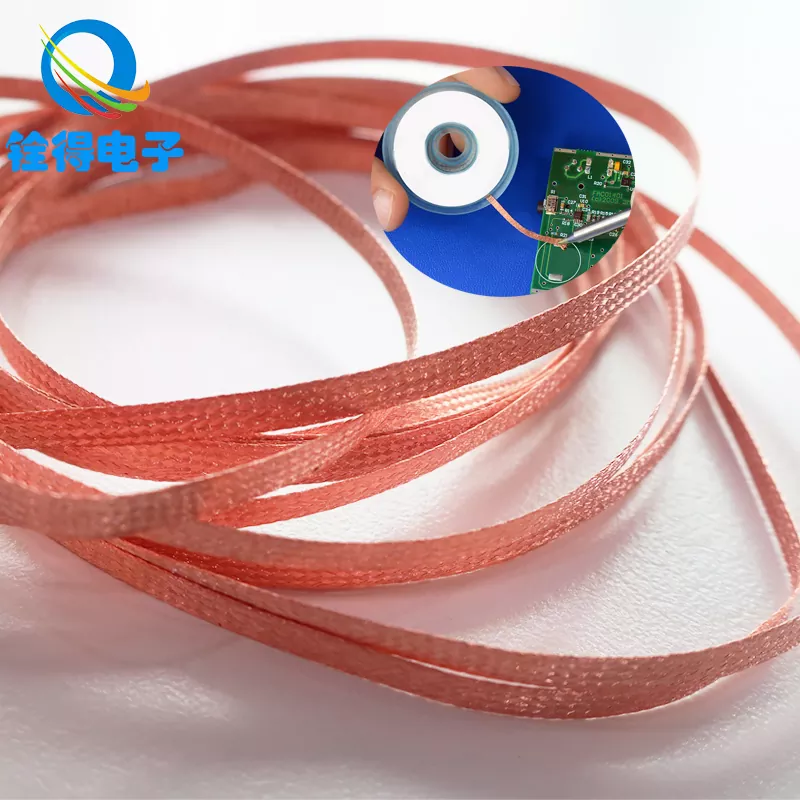

Spájkovací drôt s knôtomje pevne tkané medené opletenie určené na odtiahnutie roztavenej spájky od spoja prostredníctvom kapilárneho pôsobenia. Predstavte si to ako „spájkovú špongiu“, ktorá funguje v momente, keď sa spájka stane tekutou: jemné kanáliky vrkoča vtiahnu spájku dovnútra a uzamknú ju tam, keď sa ochladí. Znie to jednoducho, ale rieši to niekoľko skutočných problémov, s ktorými zápasia typické nástroje na prepracovanie.

• Čistejšie spoje:Odstraňuje prebytočnú spájku, takže podložky sú ploché a pripravené na opätovné spájkovanie.
• Bezpečnejšie odstránenie komponentov:Znižuje potrebu páčenia alebo kývania častí z dosky.
• Nižšie riziko prepracovania:Pri správnom použití skracuje čas vystavenia teplu v porovnaní s „opätovným roztopením a nádejou“.
• Lepšia kontrola na malých podložkách:Skvelé pre jemné IC pady, malé pasívy a jemné stopy, kde je sanie príliš agresívne.

Kľúčová fráza je „pri správnom použití“. Mnohé zlyhania obviňované z vrkoča sú v skutočnosti problémy techniky alebo výberu: nesprávna šírka, nedostatočná aktivita toku, príliš veľký tlak, alebo ponechaním žehličky na mieste dostatočne dlho na to, aby sa laminát uvaril.

Bežné body bolesti pri odpájaní a skutočné príčiny

Ako si vybrať ten správny cop pre svoju prácu

Nákup vrkoča podľa „čohokoľvek je najlacnejšieho“ je to, koľko tímov nakoniec zaplatí viac – prostredníctvom šrotovných dosiek, času prepracovania a nekonzistentných výsledkov. Praktický výberový rámec sa zameriava na niekoľko merateľných faktorov:

• šírka:Prispôsobte šírku vrkoča veľkosti podložky/kĺbu. Príliš široký plytvá teplom a spomaľuje príjem; príliš úzky vyžaduje opakované prechody.
• Väzba a hustota:Konzistentná štruktúra opletu vytvára predvídateľné kapilárne kanály a stabilnú absorpciu spájky.
• Typ toku (alebo netavený):Vopred natavený vrkoč môže urýchliť prácu; netavený oplet poskytuje maximálnu kontrolu, ak používate vlastné tavidlo.
• Čistota medi a kontrola oxidácie:Čistejšia meď zmáča rýchlejšie a absorbuje spájku rovnomernejšie.
• Balenie a skladovanie:Utesnené čisté balenie pomáha udržiavať výkon – najmä vo vlhkom alebo prašnom prostredí.

Ak sa vaša práca mení medzi konektormi SMD s jemným rozstupom a konektormi s priechodnými otvormi, zvážte skladovanie aspoň dvoch šírok a štandardizovanie, ktorá šírka sa používa pre ktorú úlohu. Toto jedno rozhodnutie znižuje variabilitu operátorov viac, než väčšina ľudí očakáva.

Ako používať spájkovací knôt bez zdvíhacích podložiek

Tu je opakovateľná metóda, ktorá chráni podložky a udržuje výsledky konzistentné – obzvlášť dôležité, keď máte čo do činenia s drahými zostavami alebo jemnými stopami.

1. Pripravte spoj:Pridajte malé množstvo čerstvej spájky na nepoddajné spoje (áno, na odstránenie spájky pridajte spájku). Čerstvá zliatina napomáha prenosu tepla a zlepšuje zmáčanie.
2. Zámerne používajte tok:Dokonca aj pri vopred natavenom opletení môže malý dotyk kompatibilného taviva v spoji výrazne zlepšiť tok spájky do opletu.
3. Najprv vložte vrkoč a potom vyžehlite:Položte vrkoč naplocho na spájku. Položte železnú špičku na vrch vrkoča. To chráni podložku pred priamym kontaktom špičky a šíri teplo rovnomernejšie.
4. Minimálny tlak, krátke zotrvanie:Nechajte pracovať teplo a kapilárne pôsobenie. Ak zistíte, že silno stláčate, zastavte a upravte šírku/teplotu/tok.
5. Pohybujte sa, akoby ste „maľovali“:Keď spájka začne tiecť, jemne posuňte pozdĺž vrkoča o niekoľko milimetrov, aby ste odkryli čerstvý vrkoč. Neťahajte agresívne – len plynulo napredujte, keď sa vrkoč načíta.
6. Po zachytení spájky zdvihnite priamo hore:Odstráňte žehličku a vrkoč spolu a potom ich čisto zdvihnite. Ak spájka počas pripevnenia opäť stuhne, pred zdvihnutím ju krátko zohrejte.
7. Zastrihnite použitý vrkoč:Nasýtenú časť znova nepoužívajte. Odrež to; nabitý oplet sa stáva chladičom a môže opätovne nanášať spájku.

Tabuľka výberu pre šírku, tok a typické použitie

Použite túto tabuľku ako praktický východiskový bod. Presné veľkosti sa líšia podľa dodávateľa, ale logika zostáva rovnaká: prispôsobte šírku opletu fyzickej oblasti spájky a vašim potrebám čistenia.

Riešenie problémov a osvedčené postupy

Keď výsledky vyzerajú nesprávne, nehádajte – diagnostikujte. Tieto rýchle kontroly vyriešia väčšinu problémov za menej ako minútu.

Ako vyzerá „dobrý vrkoč“ v skutočnom živote

Dva vrkoče môžu na fotke vyzerať podobne a na lavičke sa správať úplne inak. Ak získavate zdroje pre výrobu, opravovne alebo linku s kontrolovanou kvalitou, venujte pozornosť vlastnostiam, ktoré ovplyvňujú opakovateľnosť:

• Konzistentná väzba:Jednotná textúra pomáha spájke rovnomerne prúdiť namiesto „kanálovania“ na náhodných miestach.
• Stabilný výkon z kotúča na kotúč:Operátori by sa nemali musieť znovu učiť techniku ​​pre každú dávku.
• Čistý medený povrch:Rýchlejšie zmáčanie znamená kratší čas zahrievania, čo priamo znižuje riziko poškodenia podložky.
• Praktické balenie:Dávkovač, ktorý zabraňuje zamotaniu a znečisteniu, šetrí čas a znižuje množstvo odpadu.

Mnohí kupujúci sa tiež starajú o spoľahlivosť dodávateľov: dodacie lehoty, sledovateľnosť sérií a schopnosť priradiť možnosti opletení rôznym staniciam prepracovania. Dongguan Quande Electronics Co., Ltd.sa zameriava na riešenia spletených drôtov vytvorené pre skutočné podmienky prepracovania – kde záleží na rýchlosti, ale nie na úkor dosky. Či už potrebujete univerzálny oplet na každodenné opravy alebo viac kontrolovanú možnosť pre štandardizované procesy, výber konzistentného dodávateľa pomáha udržiavať výsledky stabilné v rámci tímov a zmien.

FAQ

Záverečné myšlienky

Odspájkovanie by malo byť kontrolované, nie chaotické. Keď prispôsobíte vrkoč úlohe a zachováte svoju techniku ​​jemnú a opakovateľnú,Spájkovací drôt s knôtomsa stáva jedným z najjednoduchších spôsobov ochrany dosiek a zároveň zlepšuje rýchlosť prepracovania a kvalitu dokončenia. Ak váš tím rieši nekonzistentné výsledky, poškodenie podložky alebo chaotické čistenie, zvyčajne to nie je len „zručnosť operátora“ – štandardizácia výberu a použitia vrkoča môže znamenať rozdiel.
