Prečo je Spájkovací knôt najlepším nástrojom na čisté odspájkovanie?

Abstraktné

Odspájkovanie by sa malo cítiť kontrolovane, nie ako hazard s vysokými stávkami, kde sa podložky zdvíhajú, stopy sa odlupujú a spájka strieka všade. Táto príručka uvádza, ako na toSpájkovací drôt s knôtomfunguje, prečo zlyhá pri prepracovaní v reálnom svete a ako opraviť najbežnejšie bolestivé body s opakovateľným procesom. Získate tiež praktickú tabuľku výberu, tabuľku na riešenie problémov a štýl kontrolného zoznamu pracovný postup, ktorý vám pomôže čisté odstraňovanie spájky a zároveň chráni komponenty a PCB.

Obsah

• Prehľad na prvý pohľad
• Pochopenie drôtu spájkovacieho knôtu
• Zákaznícke body bolesti a prečo je odspájkovanie nesprávne
• Výber správneho vrkoča pre prácu
• Čistý, opakovateľný pracovný postup odspájkovania
• Tabuľka výberu pre šírku, teplo a prípady použitia
• Tabuľka na riešenie problémov pre tvrdohlavú spájku
• Pokročilé tipy pre SMD, konektory a viacvrstvové dosky
• Starostlivosť, skladovanie a následné čistenie
• FAQ
• Ďalšie kroky

Prehľad na prvý pohľad

• Čo odspájkovacie opletenie skutočne robí v spoji (a čo nedokáže)
• Prečo sa podložky zdvíhajú a stopy sa odlupujú počas „normálnej“ prerábky
• Ako si vybrať šírku a správanie toku, aby zodpovedali vašim kĺbom
• Metóda krok za krokom, ktorá znižuje tepelný stres a zlepšuje rýchlosť satia
• Tabuľky na výber a riešenie problémov
• Časté otázky, ktoré riešia najčastejšie otázky kupujúcich a technikov

Pochopenie drôtu spájkovacieho knôtu

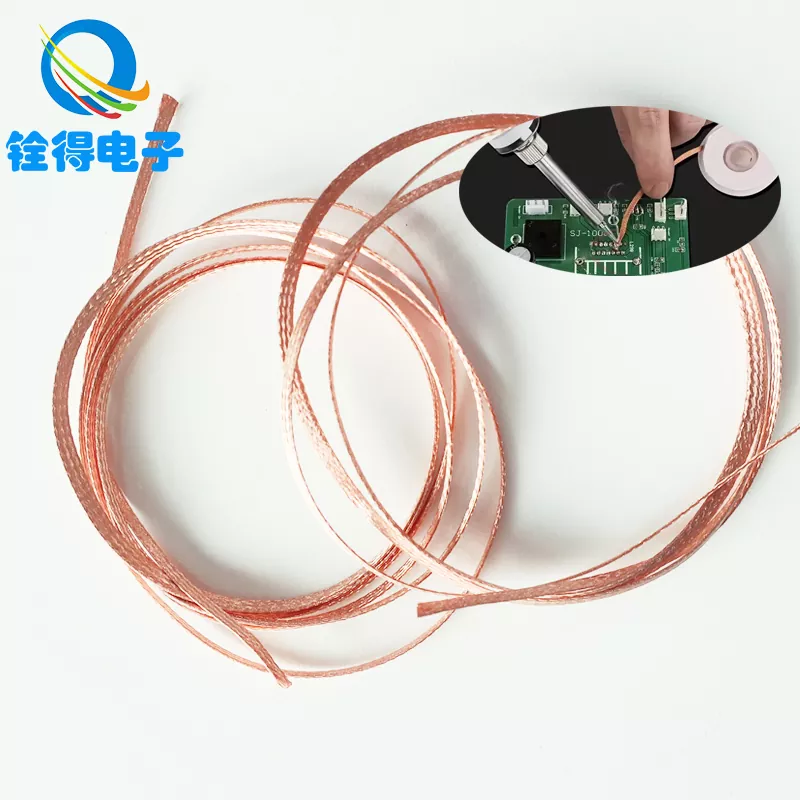

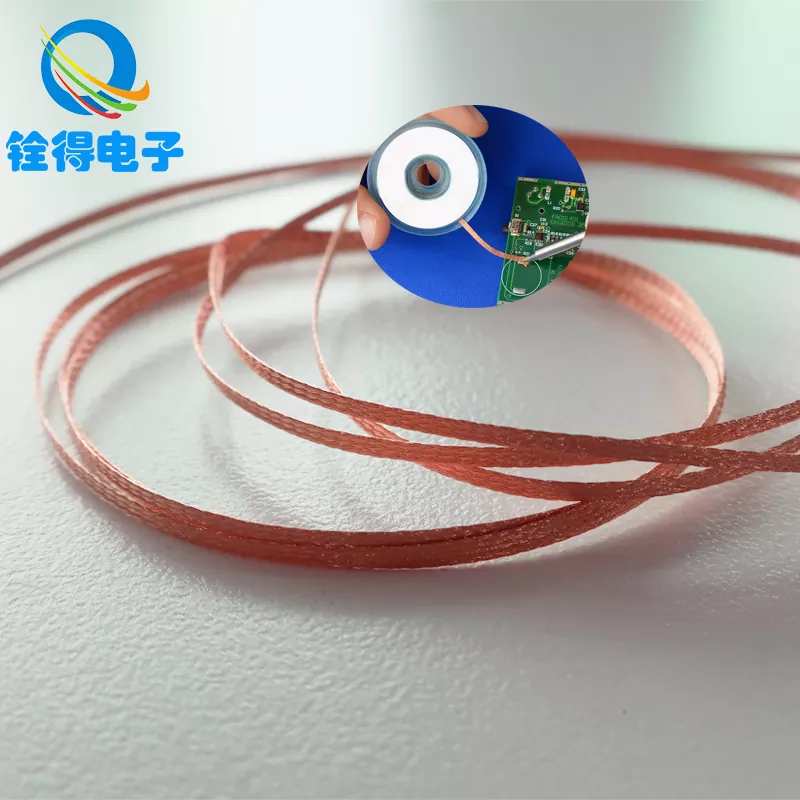

Spájkovací drôt s knôtom(tiež nazývaný odspájkovací prámik) je tkaná medená stuha určená na odtiahnutie roztavenej spájky od spoja. Vrkoč funguje ako sieť malých kanálikov: akonáhle sa spájka skvapalní, kapilárne pôsobenie ju vtiahne do medenej väzby. Dobrý vrkoč sa nielen „dotkne spájky“ – rýchlo ju absorbuje a potom sa po zdvihnutí čisto uvoľní.

Väčšina opletení je na báze medi, pretože meď efektívne prenáša teplo a ľahko zmáča, keď je prítomné tavidlo. Flux je tu tichý hrdina: odstraňuje oxidy, napomáha toku spájky a výrazne zvyšuje rýchlosť nasávania. Bez dostatočného toku sa dokonca aj prémiový vrkoč môže cítiť „mŕtvy“ núti vás držať teplo dlhšie, ako by ste mali – a to je miesto, kde sa dosky poškodia.

• Na čo je to skvelé:čistenie podložiek, čistenie mostíkov, odstránenie prebytočnej spájky, príprava na prepracovanie.
• Čo to nie je:náhrada za správne vyhrievanie kĺbov, alebo magická guma na studené spoje so zlým tepelným prístupom.

Zákaznícke body bolesti a prečo je odspájkovanie nesprávne

Ľudia zvyčajne obviňujú vrkoč, keď odspájkovanie ide zle. Spravodlivé. Ale skutočnou príčinou je takmer vždy nesúlad medzi nimi šírka opletu, aktivita toku, teplota železa a spôsob prenosu tepla do spoja.

Bod bolesti 1: Vankúšiky sa zdvihnú alebo sa odlupujú stopy

Zvyčajne sa to stane, keď sa teplo aplikuje príliš dlho, alebo keď je vrkoč silno stlačený, ako keby ste sa pokúšali „vydrhnúť“ spájku. Nadmerný tlak zvyšuje mechanické namáhanie, zatiaľ čo lepidlo pod medenou podložkou teplom zmäkne. Oprava je neintuitívna: použitiemenejsila a zlepšuje účinnosť sania pomocou toku a správnej šírky opletu tak, aby sa čas zahrievania znížil.

Bod bolesti 2: Vrkoč neabsorbuje spájku

Bežné dôvody zahŕňajú oxidovaný oplet, nedostatočný tok, príliš nízku teplotu alebo spoj, ktorý nie je úplne roztavený. Ak kĺb skutočne nie je kvapalina, spájka nebude tiecť do väzby - len tam sedí a posmieva sa vám.

Bod bolesti 3: Spájka sa na podložke rozmazáva alebo znova stuhne

To sa často stáva, keď sa vrkoč zdvihne v nesprávny čas alebo sa žehlička odstráni pred oddelením vrkoča. Spájka zamrzne a „prilepí“ vrkoč k podložke, čím sa podložka nadvihne. Na načasovaní záleží: oddeľte opletenie od spoja, kým je spájka stále roztavená.

Bod bolesti 4: Súčiastky citlivé na teplo sú namáhané

Konektory, plastové kryty a blízke integrované obvody nemajú radi dlhodobé teplo. Ak vaša metóda vyžaduje dlhý čas kontaktu, hráte v tvrdom režime. Riešením je rýchlejší, kontrolovaný proces – a niekedy kombinácia opletu s inými nástrojmi (ako je odsávanie spájky alebo nízkotaviteľné zliatiny) špecifické kĺby.

Výber správneho vrkoča pre prácu

Nákup vrkoča by nemal byť ako hádanie. Začnite s tromi praktickými faktormi: šírkou, tokom a konzistenciou väzby. Keď sú v súlade s vašou prácou,Spájkovací drôt s knôtomsa stáva rýchlym, predvídateľným a jemným na doskách.

• šírka:Prispôsobte šírku vrkoča veľkosti podložky/kĺbu. Príliš úzke zasýti okamžite; príliš široký kradne teplo a spomaľuje topenie.
• Aktivita toku:Vrkoč s účinným tavidlom rýchlejšie zmáča. Pre nepoddajné staré kĺby pomáha pridanie vonkajšieho toku.
• Konzistencia tkania:Rovnomerná hustota opletu zlepšuje kapilárne pôsobenie. Nepravidelná väzba spôsobuje nerovnomernú absorpciu a „preskakovanie“.
• Čistá meď:Oxidovaná meď nebude dobre nasávať. Na skladovaní a balení záleží viac, ako si ľudia pripúšťajú.

Ak získavate zdroje pre výrobné alebo servisné práce, konzistencia je dôležitá rovnako ako výkon. Mnoho tímov si vyberá stabilného dodávateľa, teda technikov sa neustále neučia, ako sa vrkoč správa. Práve tu skúsení výrobcovia ako naprDongguan Quande Electronics Co., Ltd.sa často hodnotia z hľadiska opakovateľnosti, kontroly balenia a stability medzi jednotlivými šaržami.

Čistý, opakovateľný pracovný postup odspájkovania

Tu je metóda, ktorá znižuje napätie dosky a zlepšuje výsledky. Berte to ako rutinu, nie ako freestyle výkon. Najväčšie zlepšenie si všimnete v tom, ako rýchlo sa spájka pohybuje do opletu.

1. Pripravte spoj:Na staré spoje pridajte malé množstvo čerstvej spájky. Znie to zle, ale pomáha to prenosu tepla a znižuje to možnosť „napoly roztavenej“ spájky, ktorá odmieta knôt.
2. Pridajte tavidlo (áno, aj keď je vrkoč tavený):Malé množstvo vonkajšieho toku na podložke alebo špičke vrkoča môže zmeniť výkon, najmä na starších doskách.
3. Umiestnite vrkoč a potom vyžehlite:Najprv nasaďte vrkoč na spájku a potom položte žehličku na vrkoč. Tým sa zahreje vrkoč a spája a podporuje kapilárny tok.
4. Použite mierny tlak:Vediete kontakt, nie brúsenie PCB. Nechajte teplo urobiť prácu.
5. Sledujte tok:Mali by ste vidieť migráciu spájky do opletu. Keď sa časť nasýti, posuňte sa na novú oblasť.
6. Zdvihnite správne:Zdvihnite vrkoč a žehlite dohromady, potom v prípade potreby oddeľte, kým bude roztavený. Neodlupujte vychladnutý vrkoč z podložky.
7. Dokončenie čisté:Ak pre vašu montáž záleží na zvyškoch taviva, vyčistite oblasť vhodným rozpúšťadlom a tampónom, ktorý nepúšťa vlákna.

Keď sa to urobí správne,Spájkovací drôt s knôtomnezdá sa to ako „možno“. Je to ako riadený prevod: spájka ide tam, kam chcete, a podložka zostane pokojná.

Tabuľka výberu pre šírku, teplo a prípady použitia

Tabuľka na riešenie problémov pre tvrdohlavú spájku

Pokročilé tipy pre SMD, konektory a viacvrstvové dosky

Niektoré kĺby sa bránia ťažšie ako iné. Viacvrstvové dosky rýchlo klesajú teplo; veľké pozemné plochy fungujú ako obrovské tepelné špongie. Trik nie je hrubá sila – zlepšuje tepelný prenos, takže sa rýchlejšie dostanete dovnútra a von.

• Pre pozemné roviny:Použite väčšiu špičku a stredný/širší cop. Pridajte tavivo. Zvážte predhriatie dosky, ak to váš proces umožňuje.
• Pre kolíky s jemným rozstupom:Používajte úzky vrkoč, ľahký kontakt a časté výmeny vrkočov. Nasýtený oplet ťahá spájku späť cez kolíky.
• Pre konektory:Pracujte špendlík po špendlíku po etapách. Spájka je dostatočne čistá, aby sa uvoľnila elektróda, potom miesto prehriatia prehodnoťte.
• Pre opakované prepracovanie:Medzi prechodmi vyčistite zvyšky. Starý tok a oxidácia sa hromadia a pomaly sa vzlínajú.

Ak váš tím často prerába, konzistentný výkon vrkoča šetrí čas a znižuje odpad. To je dôvod, prečo mnohí kupujúci hodnotiaSpájkovací drôt s knôtomnielen na „funguje to“, ale aj na „funguje to zakaždým rovnako“.

Starostlivosť, skladovanie a následné čistenie

Výkon opletu klesá, keď meď oxiduje alebo vyschne tavivo. Zaobchádzajte s vrkočom ako so spotrebným materiálom, ktorý si zaslúži čisté skladovanie.

• Skladujte zapečatené:Vrkoč uchovávajte v jeho obale, keď ho nepoužívate, aby ste znížili oxidáciu.
• Použite čerstvé sekcie:Po nasýtení odrežte alebo prejdite dopredu. Opätovné použitie vyplneného opletu spomaľuje nasávanie a zvyšuje vystavenie teplu.
• Vyčistite po prepracovaní:Ak znepokojujú zvyšky, vyčistite oblasť podložky a pred opätovným spájkovaním skontrolujte.
• Skontrolujte výsledok:Správne vyčistená podložka by mala vyzerať rovnomerne a pripravená na opätovné pocínovanie alebo umiestnenie komponentov.

Pre obstarávacie tímy sa tiež oplatí skontrolovať konzistenciu balenia a jasnosť označovania, najmä pri skladoch s viacerými šírkami. Dodávatelia majú radiDongguan Quande Electronics Co., Ltd. sú často žiadané, aby podporovali stabilné špecifikácie v rámci šarží takže technici sa môžu spoľahnúť na predvídateľné zaobchádzanie.

FAQ

Môžem použiť spájkovací knôt na bezolovnatú spájku?

áno. Bezolovnatá spájka zvyčajne vyžaduje o niečo silnejší prenos tepla a dobrú aktivitu taviva. Použite vhodný hrot, zabezpečte pevný kontakt, a zvážte pridanie malého množstva čerstvej spájky a taviva, aby ste pomohli roztekaniu spoja pred nasiaknutím.

Prečo pridanie čerstvej spájky niekedy uľahčuje odstránenie?

Čerstvá spájka zlepšuje prenos tepla a môže „znovu aktivovať“ starý zoxidovaný spoj. Akonáhle sa spoj rovnomerne roztaví, opletenie môže ťahať spájku do tkania, skôr ako bojovať s čiastočne roztaveným materiálom.

Akú šírku vrkoča mám ponechať ako predvolenú?

Stredná šírka je dobrá univerzálna možnosť pre zmiešané opravy, ale ak je vaša práca prevažne s jemným rozstupom SMD, ponechajte úzky vrkoč ako denný vodič. Ak často manipulujete s konektormi alebo podložkami s priechodnými otvormi, pridajte širšiu možnosť pre rýchlejšiu absorpciu.

Ako zabránim zdvíhaniu podložky?

Znížte čas zotrvania, použite mierny tlak, pridajte tavivo a vyberte šírku, ktorá účinne saje. Čím dlhšie držíte teplo, tým vyššie je riziko. Nikdy neodstraňujte vychladnutý vrkoč z podložky – krátko ho zohrejte a namiesto toho ho čisto zdvihnite.

Je potrebné vonkajšie tavidlo, ak je oplet natavený?

Nie vždy, ale často pomáha na starých doskách, bezolovnatých spojoch a zoxidovaných podložkách. Malé množstvo môže výrazne urýchliť odvádzanie a znížiť vystavenie teplu, čo chráni PCB.

Prečo vrkoč niekedy „ťahá“ spájku a spôsobuje mostíky?

Zvyčajne sa to stane, keď je časť vrkoča už nasýtená alebo keď používate šírku, ktorá je príliš veľká na špendlíky s jemným rozstupom. Použite čerstvý vrkoč, zužujte sa a pohybujte sa kontrolovaným smerom s ľahkým kontaktom.

Ďalšie kroky

Ak chcete odspájkovanie, ktoré je čisté, rýchle a opakovateľné, správneSpájkovací drôt s knôtomna výbere záleží rovnako ako na technike. Či už skladujete viacero šírok pre opravárenskú lavicu alebo získavate stabilnú dodávku na výrobné prepracovanie, pričom máte konzistentné správanie opletu môže znížiť množstvo odpadu, chrániť dosky a ušetriť čas technikov.

Hľadáte spoľahlivé možnosti a jasný návod na prispôsobenie šírky opletu vašim aplikáciám?Kontaktujte násprediskutovať váš prípad použitia, a my vám pomôžeme vybrať najpraktickejšiu konfiguráciu pre váš pracovný postup.
