Ako môže medené opletenie zlepšiť uzemnenie a kontrolu EMI?

Abstraktné

Medený vrkočje jednou z tých „malých častí“, ktoré v tichosti rozhodujú o tom, či systém pôsobí ako skala, alebo sa stane záhadnou skrinkou hluku, tepla a občasných porúch. Ak ste sa niekedy stretli s uzemňovacím pásom, ktorý sa zahrieva, skrinkou, ktorá hučí rušením, alebo flexibilným spojením, ktoré neustále praská v najhoršom možnom čase, tento návod je pre vás. Rozoberieme, čo Copper Braid v skutočnosti robí, prečo zlyhá v skutočných inštaláciách a ako ho vybrať, ukončiť a udržiavať tak, aby uzemnenie a tienenie zostávajú stabilné na dlhú trať.

Obsah

• Obrys
• Real-World Pain Points Copper Braid rieši
• Čo je medený vrkoč (a čo nie je)
• Ako si vybrať medený vrkoč bez hádania
• Tabuľka rýchleho výberu
• Ukončenie a inštalácia, ktorá nezlyhá
• Praktické kontroly a overovanie
• Bežné chyby a jednoduché opravy
• Typické prípady použitia a zladenie správneho vrkoča
• FAQ
• Ďalší krok

Obrys

1. Identifikujte bod bolesti: teplo, únava z vibrácií, hluk, korózia alebo priestorové obmedzenia
2. Potvrďte typ úlohy: uzemňovací pásik, lepenie, tieniaca objímka alebo flexibilný konektor
3. Vyberte si typ vrkoča: ploché vs rúrkovité, holé vs pocínované, jemné vs. hrubé pramene
4. Veľkosť podľa účelu: plocha prierezu, dĺžka a prípustný nárast teploty
5. Správne ukončenie: krimpovanie, zváranie/spájkovanie alebo spájkovanie (len tam, kde je to vhodné)
6. Overte v teréne: odpor, teplotu a „test krútenia“ pri zaťažení

Real-World Pain Points Copper Braid rieši

Ľudia zriedka „chcú“ medený vrkoč. To, čo chcú, je, aby sa problém prestal diať. Tu sú hlavné bolestivé body, na ktoré je Copper Braid vytvorený:

• Prerušované uzemneniespôsobené vibráciami, pohybom dverí alebo tepelnou rozťažnosťou
• Problémy EMIako nestabilné signály, hlučné senzory alebo bolesti hlavy súvisiace s poddajnosťou
• Horúce miestapri flexibilných prepojkách, kde pevný kábel nemôže prežiť opakovaný pohyb
• Koróziana exponovaných miestach lepenia, najmä vo vlhkom alebo slanom prostredí
• Priestorové limitykde je okrúhly kábel príliš tuhý alebo príliš objemný na bezpečné vedenie

Hlavnou výhodou je flexibilita. Copper Braid šíri ohybové napätie cez mnoho jemných prameňov, čo mu pomáha tolerovať pohyb lepšie ako pevný vodič. Môže tiež poskytnúť širokú kontaktnú plochu pre aplikácie lepenia a tienenia – ak je nainštalovaný správne.

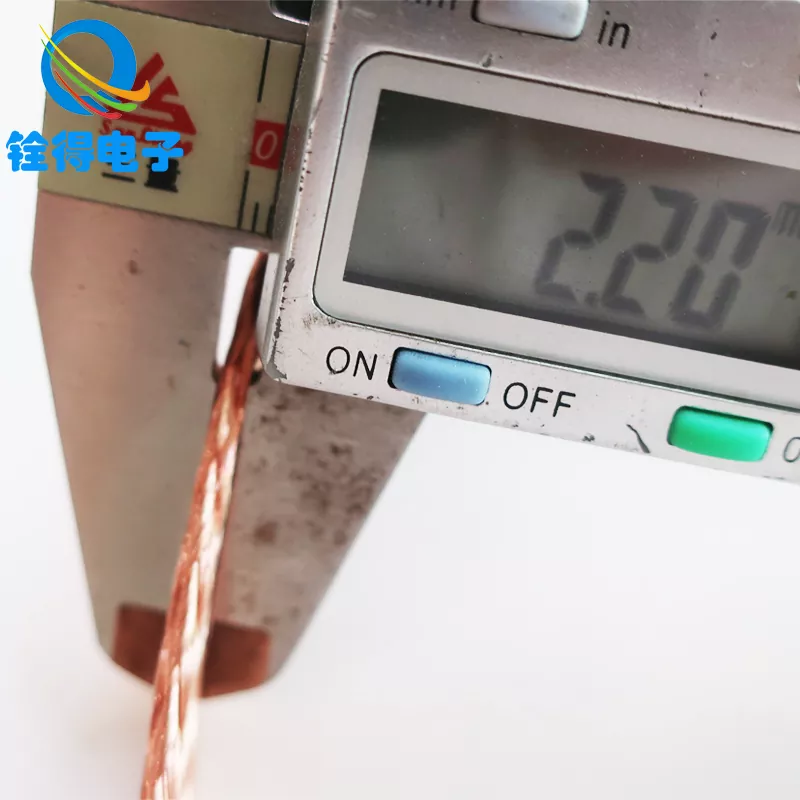

Čo je medený vrkoč (a čo nie je)

Medený vrkoč je tkaný vodič vyrobený z mnohých medených prameňov. Môže byť vyrobený ako aplochý cop(bežné pre uzemňovacie pásy) alebo arúrkový oplet(často sa používa ako tieniaca manžeta cez káble).

V čom je skvelý:

• Pružné lepeniemedzi pohyblivými časťami (dvere, veká, rámy motora, odnímateľné panely)
• Nízkoimpedančné cestypri vyšších frekvenciách, keď sú optimalizované geometrie a zakončenia
• Mechanická odolnosťv porovnaní s jedným pevným vodičom v opakovanom ohybe

Čo to nie je:

• Magická oprava pre zlé rozloženie uzemnenia (dlhé slučky a nedbalé väzby stále spôsobujú problémy)
• Náhrada za správnu veľkosť vodiča (príliš malý sa stále zahrieva)
• Imúnne voči zlým zakončeniam (väčšina „zlyhaní pletenca“ sú zlyhania ukončenia)

Pri praktickom získavaní zdrojov často uvidíteholú meďapocínovaná meď. Pocínovaná meď je populárna pri odolnosti voči oxidácii a jednoduchšia spájkovateľnosť sú prioritou. Čistá meď môže byť silnou voľbou pre kontrolované, suché interiéry, kde záleží na maximálnej vodivosti a nákladovej efektívnosti.

Veľa inžinierov a nákupcov spolupracuje s výrobcami ako naprDongguan Quande Electronics Co., Ltd. keď potrebujú medené možnosti prispôsobené na mieru uzemňovacie pásiky, tieniace objímky alebo vlastné flexibilné konektory pre rôzne inštalačné skutočnosti.

Ako si vybrať medený vrkoč bez hádania

Vybrať si medený vrkoč je najjednoduchšie, keď prestanete myslieť na „vrkoč = vrkoč“ a namiesto toho sa rozhodnete na základe práce, ktorú musí prežiť. Použite tento kontrolný zoznam:

• 1) Nárast prúdu a teploty:Ak vrkoč prechádza prúdom (nielen spájaním), upravte veľkosť tak, aby sa nerozpálila. Zahrievanie sa zvyčajne prejavuje najskôr na zakončeniach, potom pozdĺž vrkoča. Ak máte pochybnosti, zvoľte väčší prierez alebo paralelné viacnásobné vrkoče.
• 2) Životnosť a pohyb ohybu:Popruh, ktorý sa ohne 10-krát za deň, sa líši od toho, ktorý nepretržite vibruje. Pre časté ohýbanie uprednostňujte jemnejšie pramene a primeranú vôľu. Vyhnite sa ostrým ohybom a „závesným bodom“.
• 3) Prostredie:Vlhkosť, soľná hmla, chemické výpary a vonkajšia expozícia vás posúvajú smerom k pocínovanej medi a chráneným spojovacím povrchom. Ak ide o rozdielne kovy (napríklad medené opletenie spojené s hliníkom), naplánujte si kontrolu korózie so správnym hardvérom a prípravou povrchu.
• 4) Geometria a dĺžka:Kratšie je zvyčajne lepšie pre výkon. Udržujte vrkoč čo najkratší, pričom stále umožňuje pohyb. Široké ploché oplety môžu zlepšiť oblasť spojenia a znížiť indukčné účinky v porovnaní s dlhým tenkým vodičom.
• 5) Spôsob ukončenia:Rozhodnite sa včas: krimpovanie, zváranie/spájkovanie alebo spájkovanie. To určuje, aká konštrukcia opletu a pokovovanie majú zmysel. (A áno, na ukončení záleží viac, ako si väčšina ľudí chce pripustiť.)

Tabuľka rýchleho výberu

Ukončenie a inštalácia, ktorá nezlyhá

Ak Copper Braid „záhadne“ zlyhá, je to zvyčajne preto, že ukončenie bolo považované za dodatočný nápad. Tu je postup, ako zabezpečiť, aby spojenie trvalo:

• Príprava povrchu:Čisté, lesklé kovové kontaktné povrchy tlmia „tvrdšie uťahovanie“. Odstráňte farbu/oxid tam, kde je potrebné lepenie, a potom spoj podľa potreby chráňte.
• Krimpovanie vykonané správne:Použite správny očko a profil matrice pre hrúbku a šírku opletu. Zlé zlisovanie vytvára vysoký odpor a teplo. Dobré zvlnenie sa stáva mechanicky stabilným a elektricky konzistentné.
• Možnosti zvárania / spájkovania:Pre náročné aplikácie (vysoký prúd alebo silné vibrácie) môžu zvárané alebo spájkované koncovky prekonať spájkovanie minimalizáciou tečenia a tepelnej únavy. To závisí od vášho procesu montáže a materiálov.
• Spájkovanie opatrne:Spájka môže nasať vrkoč a premeniť ohybný popruh na tuhý „zvyšovač stresu“, ktorý zapadne na okraj spájkovanej zóny. Ak je potrebné spájkovanie, udržujte nasávanie pod kontrolou a zabezpečte uvoľnenie napätia.
• Uvoľnenie napätia a smerovanie:Dodajte vrkoču jemné zakrivenie. Vyhnite sa ostrým záhybom. Zabráňte treniu vrkoča na okrajoch. Ak sa vrkoč hýbe, mal by sa pohybovať hladko – nemal by sa škriabať, nekrútiť ani bičovať.

Jednoduché pravidlo: ohybným prvkom by mal byť vrkoč, nie koncový bod. Ak sa váš kĺb stane pántom, dostanete únavové trhliny a rast odporu.

Praktické kontroly a overovanie

Nepotrebujete laboratórium na potvrdenie, či Copper Braid robí svoju prácu. Tieto praktické kontroly včas zachytia väčšinu problémov:

• Kontrola odporu (základná línia):Po inštalácii zmerajte odpor medzi spojmi a potom znova skontrolujte po vibráciách alebo tepelných cykloch.
• Kontrola teploty (pri zaťažení):Ak vrkoč prechádza prúdom, spustite systém a hľadajte horúce miesta na výstupkoch a kontaktných plochách.
• Vizuálna kontrola:Hľadajte stmavnutie, zelenkastú oxidáciu, zlomené vlákna alebo uvoľnený hardvér.
• Test kývania:Po vypnutí napájania a vykonaní bezpečných postupov jemne ohýbajte zostavu a skontrolujte, či je kĺb mechanicky stabilný.

Ak odpor v priebehu času stúpa, berte to ako včasné varovanie. Vrkoč zriedka „náhle zlyhá“ – degraduje sa, až kým sa systém nestane nespoľahlivým.

Bežné chyby a jednoduché opravy

• chyba:Použitie vrkoča, ktorý je príliš úzky, pretože „sedí“.
  Oprava:Veľkosť pre prúd a pracovný cyklus. Ak je priestor málo, zvážte viacero paralelných vrkočov alebo inú geometriu.
• chyba:Prespájkovanie a sústruženie opletu na pevnú tyč.
  Oprava:Uprednostňujte krimpovacie alebo riadené metódy ukončenia a pridajte úľavu od pnutia.
• chyba:Lepenie na farby, oxidy alebo kontaminované povrchy.
  Oprava:Povrch riadne pripravte a po montáži ho v prípade potreby chráňte.
• chyba:Dlhé, slučkové vrkoče, ktoré fungujú ako antény.
  Oprava:Udržujte ho krátky, priamy a mechanicky podopretý.
• chyba:Ignorovanie korózie na rozdielnych kovových spojoch.
  Oprava:Používajte vhodný hardvér, nátery a ochranu spojov prispôsobenú prostrediu.

Typické prípady použitia a zladenie správneho vrkoča

Medený vrkoč sa objavuje v mnohých odvetviach, pretože rieši špecifickú kombináciu elektrických a mechanických potrieb. Tu sú bežné prípady použitia a čo uprednostniť:

• Ovládacie skrine a kryty:Uprednostňujte spoľahlivé lepenie dverí a odnímateľných panelov. Bežné sú ploché medené remienky s robustnými očkami.
• Automatizácia a robotika:Uprednostňujte životnosť ohybu a uvoľnenie napätia. Pohybové cykly trestajú zlé smerovanie viac, ako väčšina ľudí očakáva.
• Výkonová elektronika (invertory, pohony, UPS):Uprednostnite prúdovú kapacitu a tepelnú stabilitu. Overte teplotu pri skutočnom prevádzkovom zaťažení.
• Objímky na tienenie káblov:Uprednostňujte konzistentné pokrytie a správnu techniku ​​ukončenia. Skvelá objímka so zlým koncovým spojením neprinesie konzistentné výsledky.
• Telekomunikácie a prístrojové vybavenie:Uprednostňujte nízkošumové spojenie a stabilné spojenia, ktoré sa časom nelíšia.

Keď získavate medený vrkoč, najužitočnejší dodávatelia sa vás budú pýtať na prostredie, pohyb, prúd a spôsob ukončenia – pretože tieto detaily určujú, či sa vrkoč bude správať ako dlhodobé riešenie alebo opakujúca sa položka údržby.

FAQ

1) Je pocínovaný medený vrkoč vždy lepší ako holá meď?

Nie vždy. Pocínované medené opletenie je vynikajúce z hľadiska odolnosti proti korózii a pri určitých spôsoboch montáže sa s ním dá ľahšie pracovať. Čistá meď môže byť ideálna v čistých, suchých prostrediach, kde je riziko oxidácie nízke a prioritou je maximálna vodivosť.

2) Prečo je môj medený vrkoč horúci na koncoch?

Horúce konce zvyčajne poukazujú na vysoký odpor na zakončení: zlé zlisovanie, kontaminované povrchy, uvoľnený hardvér alebo spoj, ktorý je príliš malý na prúd. Pred obviňovaním vrkoča najskôr opravte ukončenie.

3) Môže Copper Braid nahradiť štandardný uzemňovací vodič?

Medený vrkoč je najlepší, keď potrebujete flexibilitu, širokú oblasť lepenia alebo robustný remienok, ktorý vydrží pohyb. Pre statické, chránené vedenia môže byť štandardný vodič jednoduchší. Mnoho systémov používa oboje – každý tam, kde to dáva zmysel.

4) Aký krátky by mal byť uzemňovací oplet?

Tak krátke, ako praktické a zároveň umožňujú pohyb a bezpečné smerovanie. Extra dĺžka môže pridať nežiaducu oblasť slučky a mechanickú pružnosť. Jemná krivka je lepšia ako dlhá slučka.

5) Aká je najväčšia chyba pri inštalácii Copper Braid?

Zaobchádzajte s ním ako s „len kúskom medi“ a ignorujte kvalitu zakončenia a prípravu povrchu. Kĺb je systém. Ak je kĺb nestabilný, výkon sa posunie a budú nasledovať poruchy.

6) Ako zabránim únavovému praskaniu v pohyblivom popruhu?

Zabezpečte vôľu, vyhnite sa ostrým ohybom, zabráňte tomu, aby sa ukončenie stalo závesom, a zabráňte odieraniu okrajov. Ak je pohyb častý, vyberte si konštrukciu určenú na opakované ohýbanie a pridajte uvoľnenie napätia.

7) Môže Copper Braid pomôcť pri problémoch s rušením?

Áno – ak sa používa ako spojovací pásik alebo tieniaca manžeta so správnym vedením a zakončením. Ak hluk pretrváva, skontrolujte úplné usporiadanie uzemnenia a uistite sa, že spoje sú krátke, čisté a konzistentné.

Ďalší krok

Medený vrkoč funguje najlepšie, keď sa s ním zaobchádza ako s navrhnutým komponentom – vybraným pre dané prostredie, dimenzovaný pre danú úlohu a ukončený opatrne. Urobte to a získate stabilné uzemnenie, menej hlučných prekvapení a oveľa menej údržby typu „prečo to znova zlyháva“.

Ak si vyberáte Copper Braid pre uzemňovacie pásy, tieniace objímky alebo vlastné flexibilné konektory a chcete odporúčanie založené na detailoch vašej skutočnej aplikácie, Dongguan Quande Electronics Co., Ltd. môže podporovať párovanie špecifikácií a možnosti výroby –kontaktujte násprediskutovať vaše požiadavky a získať riešenie, ktoré vyhovuje vašim podmienkam inštalácie.
