Prečo výber uzemňovacieho vodiča rozhoduje o bezpečnosti, spoľahlivosti a hlučnosti?

Abstraktné

A uzemňovací vodičje ľahké prehliadnuť, kým sa niečo nepokazí: neočakávané reštartovanie zariadenia, rušenie, ktoré ničí signály, brnenie v krytoch, neúspešné kontroly alebo (v najhoršom prípade) riziko šoku a požiaru. Táto príručka rozoberá, ako uzemňovacie vodiče skutočne fungujú v skutočných systémoch, čo zvyčajne spôsobuje problémy s uzemnením a ako si vybrať uzemňovací vodič, ktorý vyhovuje vašim elektrickým, mechanickým a environmentálnym obmedzeniam. Po ceste získate praktické kontrolné zoznamy, porovnávaciu tabuľku bežných uzemňovacích vodičov a osvedčené tipy na inštaláciu. Ak hodnotíte pletené uzemňovacie produkty alebo vytvárate stratégiu uzemnenia pre stroj, panel, vozidlo alebo kryt, odídete s jasnými ďalšími krokmi. Pre výrobcov a projektové tímy,Dongguan Quande Electronics Co., Ltd.podporuje výber a prispôsobenie uzemňovacieho vodiča, aby váš návrh fungoval konzistentne od prototypu až po výrobu.

Obsah

• Obrys
• Čo vlastne robí uzemňovací vodič
• Vytvorenie uzemňovacích bodov bolesti u zákazníka
• Ako si vybrať správny uzemňovací vodič
• Bežné typy uzemňovacích vodičov a kedy ich použiť
• Úvahy o veľkosti, ktoré zabránia prekvapeniam
• Inštalačné postupy, ktoré vytvárajú alebo prerušujú uzemnenie
• Bežné chyby a ako sa im vyhnúť
• Ako overiť kvalitu uzemnenia v teréne
• FAQ
• Ďalšie kroky

Obrys

1. Účel uzemňovacieho vodiča v oblasti bezpečnosti a integrity signálu
2. Príznaky zlého uzemnenia a prečo k nim dochádza
3. Rámec výberu pokrývajúci elektrické zaťaženie, frekvenčné správanie a prostredie
4. Porovnanie splietaných popruhov, lankových drôtov a prípojníc
5. Detaily inštalácie, ktoré znižujú odpor a zabraňujú uvoľneniu
6. Metódy overovania a praktické preberacie kontroly
7. Často kladené otázky a pokyny na získavanie zdrojov

Čo vlastne robí uzemňovací vodič

Fráza „uzemňovací vodič“ sa používa pre viacero úloh a ich zmiešaním sa mnoho projektov dostáva do problémov. Vo väčšine aplikácií podporuje uzemňovací vodič jednu alebo viacero z týchto funkcií:

• Bezpečnostná porucha: Ak sa živý vodič dostane do kontaktu s kovovým krytom, zemná cesta pomáha prenášať poruchový prúd, takže ochranné zariadenia sa môžu rýchlo vypnúť.
• Vyrovnanie potenciálov: Pripojenie kovových častí tak, aby zostali na takmer rovnakom potenciáli, znižuje dotykové napätie a minimalizuje riziko iskrenia.
• Kontrola hluku a referenčná stabilita: Dobré uzemnenie môže znížiť elektromagnetické rušenie poskytnutím riadenej spätnej cesty a znížením impedancie na príslušných frekvenciách.
• Odklon blesku a prepätia: V niektorých systémoch pomáhajú uzemňovacie vodiče bezpečne smerovať vysokoenergetické prechodové javy (často ako súčasť širšej stratégie spájania a prepätia).

Všimnite si slovoimpedancia, nielen odpor. Mnoho problémov s uzemnením sa objavuje pri vyšších frekvenciách, kde sa vodič, ktorý vyzerá „v poriadku“ na základnom merači, stále správa zle kvôli indukčnosti, dĺžke a geometrii pripojenia. Preto na fyzickom tvare uzemňovacieho vodiča môže záležať rovnako ako na jeho priereze.

Vytvorenie uzemňovacích bodov bolesti u zákazníka

Ak ste niekedy mali systém, ktorý prešiel testom na skúšobnom zariadení, ale zlyhal v továrni, vo vozidle alebo pri inštalácii vonku, uzemnenie je často súčasťou príbehu. Tu sú najčastejšie problémy zákazníkov, ktoré vidíme v priemyselných a elektronických systémoch:

• Náhodné resety a nevysvetliteľné poruchy: Prerušované uzemňovacie spojenia môžu spôsobiť posuny napätia, ktoré pomýlia riadiacu elektroniku.
• EMI, ktoré nezmizne: Tienenie a filtre nedokážu úplne kompenzovať zlú spätnú cestu alebo vysokoimpedančné spojenie medzi krytmi.
• Neúspešné kontroly alebo oneskorenia pri dodržiavaní predpisov: Neadekvátne spojenie, nesprávne ukončenia alebo zlá dokumentácia môžu viesť k prepracovaniu a posunutiu plánu.
• Prehrievanie v miestach pripojenia: Problém s „malým“ kontaktom sa stáva horúcim miestom pri poruchovom prúde alebo podmienkach opakovaného prepätia.
• Korózia a uvoľnenie: Vonkajšie, morské, vlhké alebo chemické prostredie môže zhoršiť pripojenie rýchlejšie, ako tímy očakávajú.
• Montážne bolesti hlavy: Drôty, ktoré sú príliš tuhé, príliš krátke alebo náchylné na únavu, môžu spôsobiť nekonzistentnosť výroby.

Dobrou správou je, že väčšine z nich sa dá predísť. Kľúčom je považovať uzemnenie za problém mechanického a elektrického dizajnu, nie ako dodatočný nápad.

Ako si vybrať správny uzemňovací vodič

Spoľahlivý výberový proces začína vašimi skutočnými obmedzeniami, nielen katalógovým popisom. Použite tento rámec:

1) Definujte prácu uzemnenia

• Ide predovšetkým o bezpečnostné lepenie, kontrolu hluku, zvládanie prepätia alebo kombináciu?
• Je to spojenie medzi krytom a krytom, spojenie dverí, spojenie panelu alebo ukončenie štítu kábla?

2) Zmapujte elektrickú spotrebu

• Chyba súčasných očakávaní: Chovanie ochranného zariadenia závisí od cesty s nízkou impedanciou.
• Frekvenčné správanie: Pre šum a EMI kratšie a širšie vodiče často prekonávajú dlhšie a užšie vodiče.
• Pracovný cyklus: Príležitostné prepätia sa líšia od nepretržitého zdieľania prúdu.

3) Porovnajte mechanickú realitu

• Bude sa ohýbať (dvere, pánty, vibrácie, robotika)? Ak áno, flexibilný uzemňovací vodič je rozhodujúci.
• Je priestor málo? Existuje požiadavka na opakovaný polomer ohybu?
• Budú mať inštalatéri správny prístup k uťahovacím skrutkám?

4) Berte do úvahy životné prostredie

• Vlhkosť, soľný sprej, chemikálie, vysoká teplota, UV žiarenie alebo kontaminácia olejom môžu zmeniť výber materiálu.
• Ak je korózia pravdepodobná, na povrchových úpravách a spojovacích materiáloch záleží rovnako ako na materiáli vodičov.

5) Rozhodnite sa o stratégii ukončenia včas

• Krúžkové svorky, oká, zvarové jazýčky, kolíkové spoje alebo svorkové spoje vyžadujú rôzne konštrukcie vodičov.
• Konzistentnosť v ukončovaní sa rovná konzistencii výkonu.

Ak chcete menej prekvapení vo výrobe, uzamknite tieto rozhodnutia pred dokončením výkresov postrojov. Dongguan Quande Electronics Co., Ltd. často podporuje tímy potvrdením vhodnosti, flexibility a kompatibility ukončenia pred hromadnou výrobou.

Bežné typy uzemňovacích vodičov a kedy ich použiť

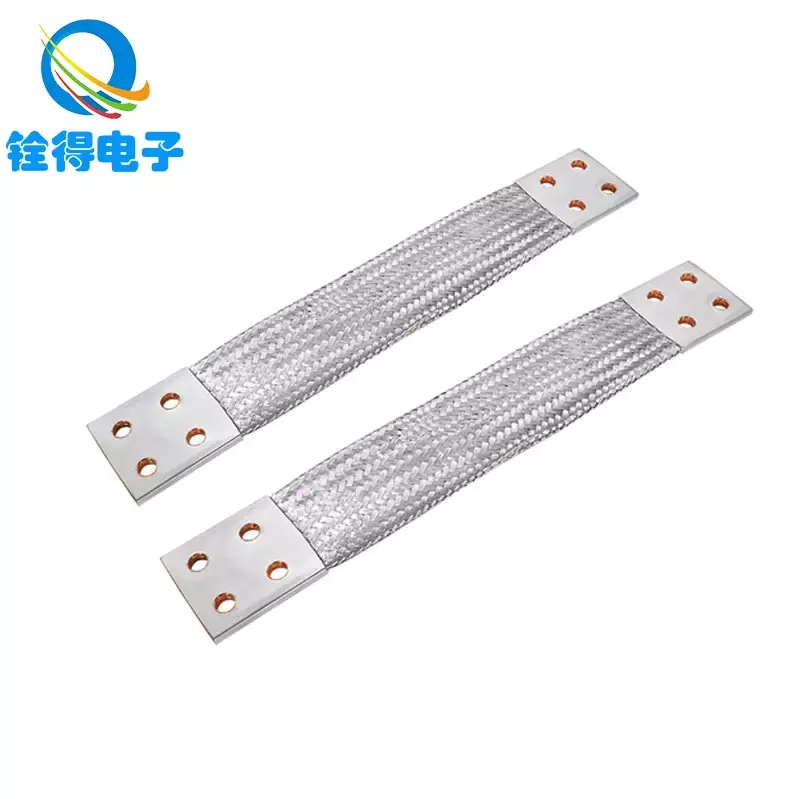

Pre mnoho priemyselných skríň je „najlepšou“ voľbou kombinácia: spojovacia lišta v paneli, krátke opletené pásy pre dvere a pohyblivé časti a dobre ukončené lankové vodiče pre pevné spojenia.

Úvahy o veľkosti, ktoré zabránia prekvapeniam

Veľkosť nie je len „väčšie, tým lepšie“. Predimenzovanie môže spôsobiť tuhosť, problémy s montážou a únavu. Poddimenzovanie sa môže prehriať, vyčistiť ochranné zariadenie proti poruche alebo vytvoriť nestabilné referencie. Majte na pamäti tieto zásady:

• Kratšie údery hustejšiepre mnohé problémy súvisiace s hlukom. Zníženie dĺžky často zlepšuje výkon viac ako zvýšenie prierezu.
• Širší môže poraziť kolopri vyšších frekvenciách. Ploché spletené popruhy môžu pri správnej inštalácii znížiť impedanciu.
• Oblasť pripojenia je dôležitá. Hrubý vodič na malej kontaktnej ploche môže stále fungovať zle.
• Tepelné a poruchové udalosti sú rôzne. Vodič môže prežiť krátky poruchový impulz, ale zlyhá pri opakovaných nárazoch alebo zahrievaní na zlom spoji.

Ak váš návrh musí spĺňať konkrétny elektrický kód alebo priemyselný štandard, použite metódu dimenzovania podľa tohto štandardu ako základnú líniu a potom navrch navrstvite mechanické a environmentálne požiadavky. V prípade pochybností zaobchádzajte s ukončením a montážou ako s prvotriednymi konštrukčnými prvkami, nie s „detailmi inštalátora“.

Inštalačné postupy, ktoré vytvárajú alebo prerušujú uzemnenie

Väčšina porúch uzemnenia sa vyskytuje na rozhraniach. Dirigent je zriedka problém; spojenie zvyčajne je. Tieto postupy výrazne zlepšujú výsledky:

Ak sa vyžaduje spojenie, použite čistý kontakt kov na kov

• Odstráňte farbu, eloxovanie alebo nátery v mieste lepenia, pokiaľ hardvér nie je navrhnutý tak, aby nátery spoľahlivo prepichoval.
• Na udržanie kontaktného tlaku v priebehu času použite vhodné podložky alebo spojovací materiál.

Ovládajte uvoľňovanie pri vibráciách

• Používajte metódy uzamykania kompatibilné s vaším hardvérom a prostredím.
• Použite konzistentný krútiaci moment a zdokumentujte ho pre výrobu.

Minimalizujte dĺžku a vyhnite sa slučkám

• Uzemňovacie vodiče veďte čo najkratšie a najpriamejšie.
• Vyhnite sa veľkým slučkám, ktoré môžu zachytiť rušenie ako anténa.

Navrhnite pre pohyb namiesto toho, aby ste dúfali, že sa nepohne

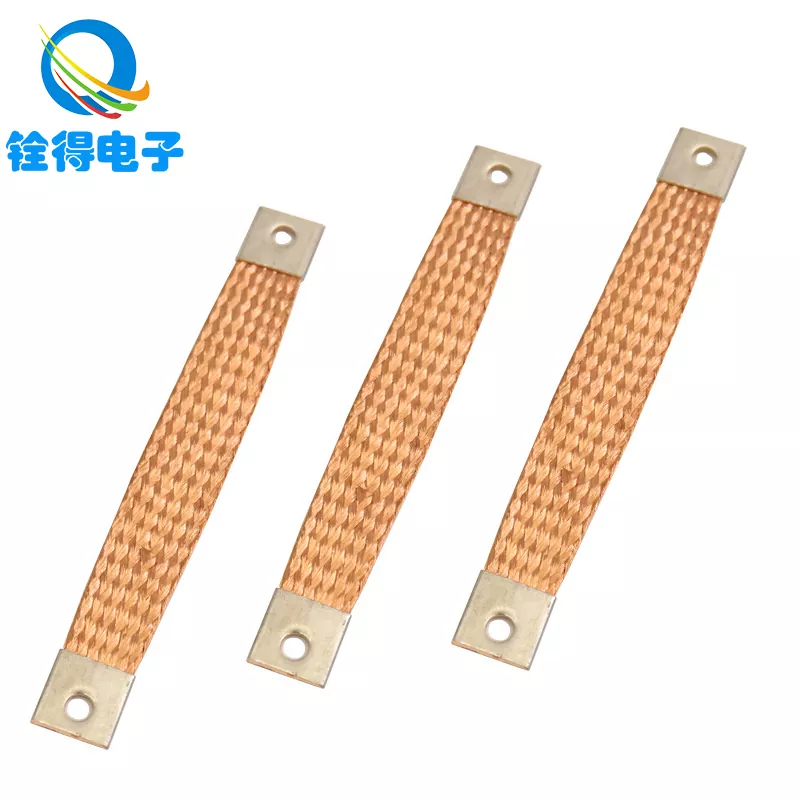

• Pri dverách, pántoch a vibračných zostavách pletený uzemňovací pás s náležitým odľahčením ťahu často prekoná pevný drôt.
• Rešpektujte polomer ohybu a uistite sa, že popruh alebo drôt nie sú mechanickou zarážkou.

Štandardizovať ukončenia

• Vyberte štýl ukončenia a aplikujte ho konzistentne na všetky zostavy.
• Kvalita krimpovania, nasadenie očiek a príprava kontaktného povrchu by mali byť kontrolovanými procesmi.

Bežné chyby a ako sa im vyhnúť

• Použitie dlhých „pigtailov“ na štítyktoré podkopávajú vysokofrekvenčný výkon. Udržujte tienené spoje krátke a podľa potreby zvážte prístupy k svorkám.
• Spoliehanie sa na kontakt podvozku cez lak. Ak nemôžete zaručiť kovový kontakt, nepredpokladajte, že existuje.
• Miešanie kovov bez plánovania. Rôzne kovy a vlhkosť môžu urýchliť koróziu a zvýšiť odolnosť.
• Ignorovanie lepenia dverí. Skvelý povrch panelu nepomôže, ak sa z dverí stane hlučná plávajúca doska.
• Prílišné ohýbanie tuhého vodiča. Vibračná únava je skutočná; vyberte si vodič určený na pohyb.
• Testovanie iba so základným zvukovým signálom kontinuity. Kontinuita sa v reálnych podmienkach nerovná robustnej väzbe s nízkou impedanciou.

Ako overiť kvalitu uzemnenia v teréne

Overenie by malo zodpovedať riziku. Pre jednoduché lepenie môže byť užitočná kontrola nízkeho odporu. Pre citlivé systémy možno budete potrebovať ďalšie metódy. Medzi praktické možnosti patrí:

• Vizuálna kontrola: Potvrďte odstránenie povlaku, typ hardvéru a že vodič nie je namáhaný.
• Nízkoodporové meranie: Merajte naprieč väzbou prístrojom vhodným na prácu s nízkym ohmom, nielen základným multimetrom.
• Wiggle test: Opatrne pohybujte dverami alebo popruhmi a sledujte prerušované správanie.
• Tepelná kontrola pri zaťažení: Horúce miesta často odhaľujú kĺby s vysokým odporom.
• Overenie symptómov hluku: Ak je uzemnenie určené na zníženie rušenia, potvrďte meraniami pred a po, ktoré zodpovedajú vašim skutočným prevádzkovým podmienkam.

Ak je váš systém kritický z hľadiska bezpečnosti, dodržujte príslušné elektrické predpisy a organizačné testovacie postupy. Tento článok poskytuje všeobecné technické pokyny, ale konečné kritériá prijatia by mali zodpovedať vášmu odvetviu a povinnostiam v oblasti dodržiavania predpisov.

FAQ

• Je uzemňovací vodič rovnaký ako neutrálny vodič?
  Nie. V mnohých systémoch vedie nulový vodič spätný prúd počas normálnej prevádzky, zatiaľ čo uzemňovací vodič je určený na bezpečnostné spojenie a poruchové stavy. Plnia rôzne úlohy a zaobchádza sa s nimi odlišne v dizajne a inštalácii.
• Kedy by som mal použiť opletený uzemňovací pás namiesto bežného drôtu?
  Splietané popruhy sú často preferované na lepenie pohyblivých častí, vibračných prostredí alebo krátkych, širokých nízkoimpedančných spojov, ktoré podporujú kontrolu hluku. Môžu tiež urobiť lepenie dverí a krytov spoľahlivejšie, keď je ohýbanie nevyhnutné.
• Znižuje hrubší uzemňovací vodič vždy rušenie?
  Nie vždy. Zníženie dĺžky, zlepšenie oblasti pripojenia a použitie geometrie, ktorá znižuje impedanciu, môže mať väčší význam ako len zväčšiť prierez – najmä pri vysokofrekvenčnom šume.
• Prečo má môj systém stále šum, aj keď všetko ukazuje kontinuitu?
  Kontinuita len dokazuje, že existuje nejaká vodivá cesta. Problémy s hlukom sa často týkajú impedancie pri prevádzkových frekvenciách, zlej geometrie spojenia, dlhých vrkočov alebo nekonzistentných zakončení tienenia.
• Čo spôsobuje, že zemné spojenia časom zlyhajú?
  Bežné príčiny zahŕňajú uvoľnenie vibrácií, koróziu, zlú prípravu povrchu, nedostatočné uvoľnenie napätia a nekonzistentnú kvalitu zlisovania alebo očiek. Expozícia životného prostredia môže tieto všetky urýchliť.
• Ako dosiahnem konzistentnejšie uzemnenie vo výrobe?
  Štandardizujte hardvér a koncovky, definujte špecifikácie krútiaceho momentu, prípravu ovládacieho povrchu a vyberte si vodiče, ktoré zodpovedajú procesu montáže. Konzistentnosť je rovnako o riadení procesu, ako aj o výbere vodiča.
• Môžem prispôsobiť uzemňovacie vodiče svojmu krytu alebo zväzku?
  áno. Mnoho výrobcov ponúka vlastné dĺžky, konštrukcie opletení a možnosti ukončenia. Ak máte obmedzený priestor, pohyb alebo koróziu, prispôsobenie často znižuje prepracovanie a zvyšuje spoľahlivosť.

Ďalšie kroky

Ak máte čo do činenia s nevysvetliteľným EMI, nekonzistentným správaním zariadenia, problémami s lepením dverí alebo uzemňovacími bodmi, ktoré korodujú alebo sa uvoľňujú, nepovažujte uzemňovací vodič za príslušenstvo. Zaobchádzajte s ním ako s navrhnutým komponentom s elektrickými, mechanickými a environmentálnymi požiadavkami.

Ak potrebujete pomoc s výberom štýlu uzemňovacieho vodiča, definovaním možností ukončenia alebo prispôsobením flexibility a inštalačných obmedzení, Dongguan Quande Electronics Co.,Ltd. môže podporiť vaše hodnotenie a produkčné potreby. Podeľte sa o detaily svojej aplikácie a nákresy a my vám odporučíme praktické uzemňovacie riešenie, ktoré môžete vytvárať opakovane a s istotou –kontaktujte nászačať.
