Prečo sú medené pletené drôty dôležitejšie, ako si myslíte?

Abstraktné

Medené pletené drôtyvyzerajú jednoducho – veľa drobných pramienkov zapletených do plochého alebo rúrkového vrkoča – ale sedia na priesečníku elektrický výkon a mechanická realita. Ak ste niekedy videli, že po mesiacoch vibrácií praskol uzemňovací pás, sledovali ste, ako sa skrinka zahrieva v spojovacom bode alebo prenasledované prerušované problémy EMI, ktoré „zmiznú“ počas kontroly, základná príčina často spočíva vo výbere opletu, spôsob ukončenia a kvalita povrchového kontaktu.

V tejto príručke sa dozviete, čím sa spletená meď líši od pevných vodičov, ako prispôsobiť konštrukciu opletu vášmu prípadu použitia, čo požadovať pri obstarávaní (aby ste neuhádli) a ako sa vyhnúť najčastejším chybám pri inštalácii, ktoré premenia dobrý vrkoč na zlé spojenie.

Obsah

Obrys

1. Preložte body bolesti v reálnom svete do požiadaviek na vrkoč
2. Pochopte štruktúru opletu a prečo sa správa inak ako plný drôt
3. Vyberte si pokovovanie, geometriu a ukončenie na základe prostredia a pohybu
4. Použite jednoduchý kontrolný zoznam špecifikácií, aby ste znížili počet opakovaní dodávateľov
5. Inštalujte správne, aby ste udržali nízky odpor a vysokú spoľahlivosť

Aké problémy riešia medené pletené drôty?

Väčšina kupujúcich nezačína premýšľaním „PotrebujemMedené pletené drôty.“ Začínajú problémom:

• Vibrácie a pohyb:Únava pevných vodičov. Vrkoče sa ohýbajú a rozdeľujú napätie v mnohých prameňoch.
• Spoľahlivosť uzemnenia a spojenia:Opletenie môže vytvoriť nízkoimpedančnú cestu, keď je správne nainštalované a ukončené.
• Horúce miesta v miestach pripojenia:Zlá kontaktná plocha, nesprávne očko/zvlnenie alebo poddimenzovaný oplet môžu koncentrovať teplo.
• Problémy s EMI a šumom:V určitých kontextoch uzemnenia/pripojenia a tienenia pomáhajú opletenia riadiť vysokofrekvenčné rušivé cesty.
• Korozívne alebo vlhké prostredie:Nesprávna povrchová úprava môže oxidovať, zvyšovať odolnosť a spôsobovať občasné poruchy.
• Zmätok pri obstarávaní:Samotná „šírka vrkoča“ nedefinuje výkon; konštrukcia a ukončenie sú rovnako dôležité.

Čo sú medené pletené drôty a ako sa vyrábajú?

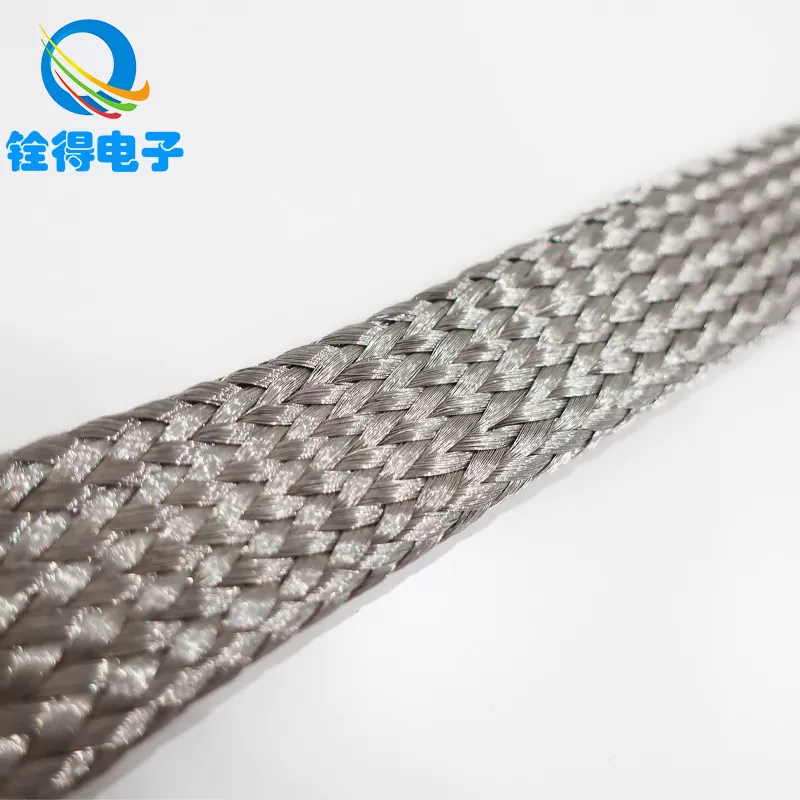

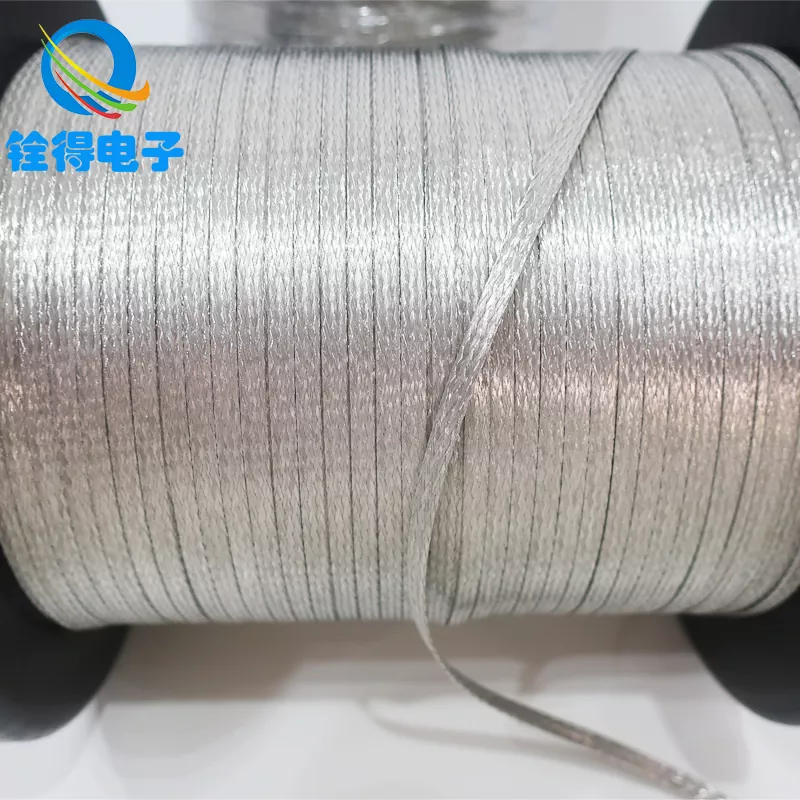

Medené pletené drôtysú tkané z viacerých jemných medených prameňov. Táto štruktúra prináša dve praktické výhody:flexibilita(vrkoč sa pohybuje bez sústredenia napätia v jednom bode) anadbytočnosť(veľa prameňov zdieľa prúd a zaťaženie).

Ale „cop“ nie je jedna vec. Tu sú hlavné konštrukčné premenné, ktoré menia výkon:

• Priemer a počet prameňov:Jemnejšie pramene sa vo všeobecnosti lepšie ohýbajú; viac prameňov môže zdieľať prúd a zlepšiť trvanlivosť.
• Vzor vrkoča a pokrytie:Pevnejšie vrkoče často lepšie držia tvar a kontakt; voľnejšie vrkoče môžu byť flexibilnejšie, ale môžu byť menej odolné mechanicky.
• Tvar:Ploché oplety sú bežné pre uzemňovacie pásy; rúrkové oplety môžu byť použité ako objímky alebo rozšíriteľné tienenie v určitých zostavách.
• Povrchová úprava:Varianty s holou meďou vs. pokovované (často vyberané z hľadiska odolnosti voči korózii a spájkovateľnosti).
• Spôsob ukončenia:Krimpovacie, zváracie, spájkovacie alebo skrutkované svorkové rozhrania – tu sa rodí veľa porúch.

Tip: Ak váš dodávateľ požaduje iba „šírku“ a „dĺžku“, pravdepodobne smerujete k nezhodným očakávaniam. Dobrý predajca bude diskutovať o prostredí, pohybe a ukončení.

Kde by ste ich mali používať (a kde nie)?

Medené pletené drôtysa zvyčajne vyberajú vtedy, keď musí spojenie prenášať prúd (alebo poskytovať nízkoimpedančnú spojovaciu dráhu) a zároveň zvládanie pohybu alebo vibrácií.

Ako si vybrať ten správny cop

Ak chcete obstaranie priateľský spôsob, ako špecMedené pletené drôty, použite tento podrobný kontrolný zoznam. Mení chaotické symptómy na jasné požiadavky.

• Definujte prácu:uzemňovací/pripájací pásik, flexibilný konektor, tieniaca objímka alebo vedenie s prúdom.
• Odhadovaná spotreba elektrickej energie:aktuálna úroveň, pracovný cyklus a prijateľné zvýšenie teploty (vyhnite sa hádaniu – použite systémové údaje).
• Opíšte mechanickú realitu:konštantné vibrácie, občasné ohyby, pohyb pántov alebo cykly tepelnej rozťažnosti.
• Vybrať tvar:plochý oplet na popruhy a spájanie, rúrkový oplet na rukáv alebo rozšíriteľné pokrytie v určitých zostavách.
• Vyberte povrchovú úpravu pre prostredie:vlhký/slaný vzduch, priemyselné výpary alebo vnútorná čistá skriňa.
• Podrobnosti o ukončení zámku:typ očka, veľkosť skrutky, rozstup otvorov, proces krimpovania/zvaru a to, či konce potrebujú pocínovanie alebo objímky.
• Ochrana plánu:návleky na odieranie, izolačné vrstvy alebo odľahčenie namáhania, ak by sa oplet mohol trieť o ostré hrany.

Porovnávacia tabuľka pre bežné možnosti vrkoča

Nižšie je praktické porovnanie, ktoré môžete skopírovať do RFQ. Zameriava sa na to, čo sa mení v reálnom svete, nielen na to, čo vyzerá inak v katalógu.

Tip pre profesionálov: Pri porovnávaní dodávateľov ich požiadajte, aby uviedli konštrukčné detaily (priemer/počet prameňa, pokrytie opletením a špecifikáciu ukončenia). „Ekvivalentná šírka“ nie je ekvivalentný výkon.

Kontroly kvality a dokumentáciu by si kupujúci mali vyžiadať

Ak je váš projekt citlivý – výkonová elektronika, priemyselné zariadenia, koľajnice, EV subsystémy alebo akákoľvek pozemná cesta kritická z hľadiska bezpečnosti –Medené pletené drôtyako a komponent, nie tovar. Tu je prehľadný zoznam požiadaviek na kontrolu kvality, ktorý funguje bez toho, aby zahltil vášho dodávateľa:

• Prichádzajúca kontrola materiálu:popis triedy medi, popis pokovovania (ak je to vhodné) a sledovateľnosť šarže
• Elektrické overenie:metóda kontroly odporu/kontinuity a akceptačné kritériá (na dĺžku alebo na zostavu)
• Overenie ukončenia:záznamy o výške/šírke krimpovania (ak je krimpované), prístup k ťahovej skúške a štandard vizuálnej kontroly
• Rozmerové ovládanie:tolerancia šírky/hrúbky, tolerancia rozstupu otvorov (ak je zmontovaná s výstupkami)
• Dokumenty o zhode:CoC/CoA podľa potreby a vyhlásenia o súlade so životným prostredím, ktoré požaduje váš trh
• Balenie a manipulácia:ochrana proti zalomeniu, kontaminácii a oxidácii počas prepravy/skladovania

Najlepšie postupy inštalácie, ktoré zabránia poruchám

Dokonca aj najlepšíMedené pletené drôtymôže zlyhať, ak je nainštalovaný ako dodatočný nápad. Toto sú chyby, ktoré spôsobujú občasné poruchy, zahrievanie alebo skorá mechanická porucha:

• Špinavé kontaktné plochy:Farba, oxidácia alebo olej zvyšujú odolnosť. Pripravte rozhranie kov na kov.
• Poddimenzovaná kontaktná plocha:Malá podložka na širokom vrkoči môže vytvoriť horúce miesto. Pre úplný kontakt použite vhodný hardvér.
• Ostré ohyby v blízkosti zakončení:Ohýbanie priamo v oku koncentruje napätie – zanecháva jemný prechod a uvoľnenie napätia.
• Uvoľnený krútiaci moment v priebehu času:Vibrácie môžu uvoľniť kĺby. Použite uzamykacie metódy vhodné pre váš dizajn a znova skontrolujte v cykloch údržby.
• Expozícia oderu:Ak sa vrkoč odiera o okraj, pridajte ochranný návlek alebo ho preložte.
• Nesprávne plánovanie trasy:Ak je to možné, udržujte popruhy krátke a vyhýbajte sa zbytočným slučkám, ktoré zvyšujú impedanciu.

Ak je váš režim zlyhania „fungoval to počas uvádzania do prevádzky, ale neskôr zlyhá“, ošetrite inštalačné rozhranie (príprava povrchu + krútiaci moment + hardvér + uvoľnenie napätia) ako súčasť elektrického návrhu.

Spolupráca s Dongguan Quande Electronics Co., Ltd.

Ak získavate zdrojeMedené pletené drôtypre uzemňovacie pásy, spojovacie články alebo flexibilné spojenia je najrýchlejšou cestou k spoľahlivému výsledku dodávateľ ktorý hovorí ako „inžinierstvo“ aj „obstarávanie“.Dongguan Quande Electronics Co., Ltd.umiestňuje svoje pletené medené výrobky podľa praktických stavebných potrieb: konfigurovateľné rozmery, výber opletenia riadený aplikáciou a možnosti montáže, ktoré zodpovedajú skutočným inštalačným obmedzeniam.

Keď nás oslovíte, získate lepšie odporúčania (a menej revízií), ak budete vopred zdieľať tri veci:

• Vaša žiadosť:zemniaci pásik, flexibilný konektor, spojovací pásik alebo použitie vrkoča v štýle rukávu
• Vaše prostredie:vnútorná skriňa, vlhká rastlina, pobrežný vzduch, úroveň vibrácií
• Váš plán ukončenia:veľkosť skrutiek/rozostup otvorov, typ oka a či potrebujete predmontované konce

FAQ

Otázka: Sú medené opletené drôty na uzemnenie lepšie ako plný drôt?

Často áno pre popruhy a väzby, ktoré sa pohybujú alebo vibrujú. Pružnosť opletu pomáha predchádzať únave a udržuje spojenie stabilné – za predpokladu, že zakončenie a kontaktné povrchy sú urobené správne.

Otázka: Mám si vybrať holú medenú alebo pocínovanú medenú šnúru?

Čistá meď môže byť nákladovo efektívna v kontrolovanom prostredí. Vo vlhkých alebo mierne korozívnych prostrediach sa bežne volí povrchová úprava, ktorá pomáha udržiavať stabilné správanie povrchu v priebehu času. Najlepšia voľba závisí od expozície, cyklov údržby a spôsobu ukončenia.

Otázka: Na čom záleží viac: šírka vrkoča alebo konštrukcia vrkoča?

Na konštrukcii záleží minimálne rovnako ako na šírke. Počet/priemer prameňov, tesnosť väzby a kvalita ukončenia často rozhodujú o trvanlivosti a stabilite odolnosti v reálnom svete.

Otázka: Prečo sa uzemňovacie pásy zahrievajú?

Zahrievanie zvyčajne poukazuje na odpor v spoji – zlá príprava povrchu, malá kontaktná plocha, uvoľnený krútiaci moment alebo nesprávny hardvér. Vrkoč môže byť v poriadku; vinníkom je rozhranie.

Otázka: Čo by som mal zahrnúť do RFQ pre medené pletené drôty?

Zahrňte aplikáciu, dĺžku, rozsah šírky/hrúbky (alebo cieľový prierez), prostredie, popis pohybu/vibrácií, detaily zakončenia (veľkosť otvoru/rozostup, výstupky) a akúkoľvek požadovanú dokumentáciu.

Záverečné myšlienky

NákupMedené pletené drôtybude jednoduché, keď s nimi prestanete zaobchádzať ako s „len meďou“ a začnete s nimi zaobchádzať ako s pracovným rozhraním medzi elektrinou a pohybom. Definujte prostredie, uzamknite ukončenie, overte kvalitu a nainštalujte s ohľadom na fyziku kontaktov – a vyhnete sa najdrahšiemu druhu zlyhania: občasnému.
