Je uzemňovací kábel ESD kľúčom k spoľahlivému statickému riadeniu v modernej elektronike?

V dobe, keď elektrostatický výboj (ESD) môže ticho ničiť citlivé elektronické komponenty a výrobné linkyESD zemniaci kábelstojí ako kľúčové zariadenie na zaistenie bezpečných vypúšťacích ciest.

Čo je ESD uzemňovací kábel a kľúčové špecifikácie

Definícia a účel

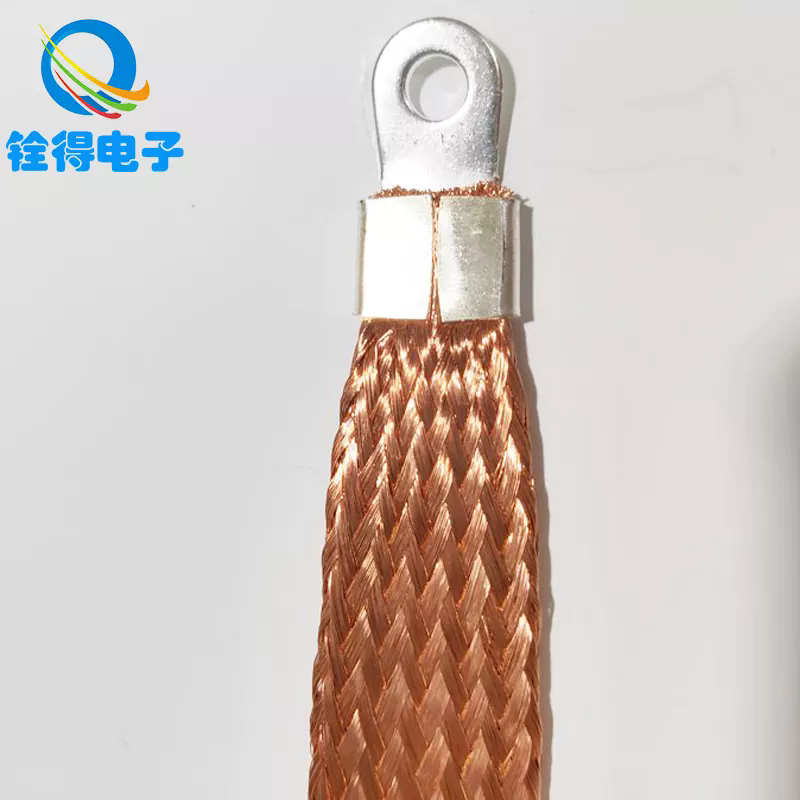

AnESD zemniaci kábel(tiež označovaný ako ESD uzemňovací vodič alebo kábel pre statický výboj) je vodivý kábel, ktorý spája pracovný stôl, remienok na zápästie, rám ionizátora alebo ESD podložku s definovaným uzemňovacím bodom. Jeho funkciou je poskytnúť nízkoodporovú cestu na bezpečné rozptýlenie statického náboja do zeme, čím sa zabráni nekontrolovaným elektrostatickým výbojom, ktoré by mohli poškodiť komponenty alebo spôsobiť poruchy.

Základné parametre ESD uzemňovacieho kábla

Nižšie je uvedená štandardná tabuľka špecifikácií znázorňujúca typické parametre používané pri výbere alebo hodnotení takýchto káblov:

Tieto parametre sa môžu líšiť v závislosti od prostredia aplikácie, regulačných noriem a požiadaviek zákazníka.

Ústredná téma tohto článku

Hlavným cieľom je tu vysvetliťprečo je uzemňovací kábel ESD rozhodujúci pre statickú kontrolu, ako ho vybrať, nainštalovať a udržiavať, aaké budúce trendy formujú jeho vývoj. Okrem toho článok odpovie na dve bežné otázky a prevedie vás k riešeniam značky Quande.

Prečo je ESD uzemňovací kábel dôležitý – výhody a úloha

Prečo je statická kontrola rozhodujúca

• Ochrana citlivej elektroniky: Moderné integrované obvody, zariadenia na povrchovú montáž a senzory môžu byť zničené nepatrnými elektrostatickými výbojmi (často pod 100 V).

• Výnos a kvalita: Statické udalosti môžu spôsobiť latentné poškodenie, znížiť spoľahlivosť produktu a viesť k poruchám na mieste.

• Bezpečnosť a súlad: Mnohé normy výroby elektroniky (ako ANSI/ESD S20.20, IEC 61340) vyžadujú definované uzemňovacie cesty a limity odporu.

Uzemňovací kábel ESD je teda dôležitou súčasťou programu kontroly ESD.

Výhody vysokokvalitného ESD uzemňovacieho kábla

1. Riadený výboj: Vstavaný odpor (zvyčajne 1 MΩ) zaisťuje, že statická elektrina sa rozptýli bezpečnou, kontrolovanou rýchlosťou, čím sa znižuje riziko iskrenia alebo iskrenia.

2. Flexibilita a mechanická odolnosť: S pozlátkom alebo medeným lankom vo vnútri kábel znáša ohyb a každodenné opotrebovanie spoľahlivejšie ako pevný vodič.

3. Konzistentnosť v čase: Vysokokvalitná izolácia odoláva oderu, vlhkosti a chemikáliám a zachováva výkon v továrenskom prostredí.

4. Interoperabilita: Vďaka štandardným konektorom (banánová zástrčka, krokosvorka, uzamykacie konektory) je kábel kompatibilný s rôznou uzemňovacou infraštruktúrou.

5. Nákladová efektívnosť: V porovnaní s aktívnymi výbojovými systémami alebo ionizátormi je pasívny kábel lacný, ale je základom pre statickú kontrolu.

Kľúčová úloha v programe kontroly ESD

• Spojenie medzi operátorom a spoločným bodom: V prípade remienkov na zápästie alebo päty kábel zaisťuje, že operátor zostáva na potenciáli zeme.

• Spojenie z rohoží alebo zariadení so zemou: ESD rohože alebo pracovné povrchy sa spoliehajú na takéto káble, aby preniesli náboj na zem zariadenia.

• Zálohovanie a redundancia: V zložitých ESD systémoch viacnásobné uzemňovacie cesty znižujú jednobodové zlyhania.

Z hľadiska kvality a súladu môže nedbalosť pri špecifikovaní alebo overovaní uzemňovacieho kábla ESD podkopať celý program statickej kontroly.

Ako si vybrať, nainštalovať a udržiavať ESD uzemňovací kábel

Výber správneho kábla (ako)

Pri výbere ESD uzemňovacieho kábla zvážte nasledujúce kroky:

• Overte požiadavku na odolnosť: Uistite sa, že kábel spĺňa alebo je v tolerancii 1 MΩ (alebo podľa príslušnej normy).

• Vyberte typ konektora: Vyberte si konektory kompatibilné s vaším vybavením (banánová zástrčka, uzamykací konektor, krokosvorka).

• Na dĺžke záleží: Zvoľte si dĺžku, ktorá umožňuje ľahký dosah bez nadmernej vôle (bežne 1,2 m).

• Skontrolujte mechanické prevedenie: Pozlátko alebo opletený vodič pomáha odolávať únave z ohýbania.

• Trvanlivosť izolácie: Používajte materiály s dobrou odolnosťou proti oderu, chemikáliám a teplotám pre priemyselné prostredie.

• Certifikáty a správy o skúškach: Od výrobcu si vyžiadajte skúšobné protokoly (odpor, porucha izolácie, sila ťahu).

Pokyny na inštaláciu (ako)

Správna inštalácia je kľúčom k účinnosti:

1. Najprv pripojte kábel k remienku alebo podložke, potom do spoločného uzemňovacieho bodu.

2. Zabezpečte spoločný bodk známemu uzemneniu alebo uzemňovacej prípojnici.

3. Vyhnite sa ostrým ohybom alebo zlomom— káble by mali mať jemné slučky na zníženie napätia.

4. Umiestnite preč od vysokonapäťových alebo hlučných vedeníaby sa zabránilo elektrickému rušeniu.

5. Vykonajte pravidelné testovanie, zvyčajne mesačne alebo štvrťročne, aby sa potvrdila kontinuita a odpor.

6. Vymeňte poškodené alebo opotrebované kábleokamžite — aj malé zlomy alebo praskliny v izolácii môžu spôsobiť, že kábel nebude účinný.

Údržba a overenie (ako)

• Použite anStolný tester odolnosti ESDna meranie odporu medzi operátorom alebo podložkou a spoločným bodom.

• Nameraný odpor by mal zostať v tolerancii (napr. 0,9–1,2 MΩ).

• Skontrolujte bundu, či nemá rezy, odreniny alebo zmenu farby.

• Kábel jemne ohnite, aby ste si všimli známky vnútorného prerušenia drôtu (prerušovaná kontinuita).

• Zdokumentujte každý test – sledovateľnosť je dôležitá v rámci režimov kvality a auditu.

Bežné aplikácie

• Montážne linky elektroniky: Pre každé stanovište operátora (remienok na zápästie) alebo podložku na pracovisko.

• Oprava a prepracovanie lavičiek: Ochrana pri spájkovaní, kontrole a manipulácii.

• Čisté priestory a továrne na výrobu polovodičov: Kde je statická kontrola kritická pre výnos.

• Laboratóriá a výskumné a vývojové laboratóriá: Pre prototypové a testovacie prostredia.

• Balenie a ESD bezpečné prepravné oblasti: Na uzemnenie vodivých podnosov a transportných systémov.

Budúce trendy, výzvy a integrácia

Vyvíjajúce sa normy a súlad

Normy akoIEC 61340aANSI/ESD S20.20stále viac vyžadujú prísnejšiu validáciu, sledovateľnosť a dodržiavanie auditu. Výrobcovia a používatelia budú čeliť častejším auditom a budú musieť preukázať zdokumentované dôkazy o správnych postupoch uzemnenia. ESD uzemňovací kábel musí spĺňať vyvíjajúce sa tolerancie odporu a požiadavky na bezpečnosť materiálu.

Inteligentné a digitálne monitorovanie

Budúca generácia káblov môže obsahovaťvstavané senzory alebo inteligentné čipyna monitorovanie integrity kábla, posunu odporu a cyklov používania. Tieto „inteligentné káble“ by upozornili systémy údržby, ak sa odpor dostane mimo rozsah alebo ak hrozí mechanické poškodenie.

Vylepšenia materiálov a odolnosti

Zálohy vnanomateriály, vysokovýkonné polymérya odolnejšie vodiče (napr. postriebrené pozlátko, kompozitné uhlíkové nanorúrky) zvýšia životnosť, zlepšia flexibilitu a znížia poruchovosť v drsnom prostredí.

Integrácia s IoT a MES systémami

V plne digitalizovaných továrňach môže každý uzemňovací kábel niesť ID alebo signál, ktorý ho spája sManufacturing Execution System (MES). To poskytuje prehľad o intervaloch údržby, dodržiavaní predpisov zo strany operátora a stave statickej kontroly v reálnom čase.

Výzvy na prekonanie

• Vyvažovaniecena verzus pokročilé funkcie: Inteligentné káblové riešenia môžu zvýšiť náklady, čo ovplyvní prijatie v sektoroch s nižšou maržou.

• Environmentálny stres a opotrebovanie: Vysoká vlhkosť, vystavenie chemikáliám a oder zostávajú pretrvávajúcimi hrozbami.

• Súlad používateľov: Aj pri špičkových kábloch nesprávne pripojenie alebo dohľad používateľa podkopáva výkon.

Často kladené otázky (FAQ)

Otázka 1: Aký odpor by mal normálne mať uzemňovací kábel ESD?
A1: Typický cieľ je1 MΩ ± 10 %(t.j. 0,9 MΩ až 1,1 MΩ). Tento odpor bezpečne obmedzuje vybíjací prúd a zároveň umožňuje tok statickej elektriny do zeme. V niektorých nastaveniach je prijateľné tolerančné pásmo 0,75–1,25 MΩ v závislosti od štandardu alebo požiadaviek zákazníka.

Otázka 2: Ako často by sa mal testovať alebo vymieňať uzemňovací kábel ESD?
A2: Testovanie by malo prebiehať minimálnemesačne alebo štvrťročnev závislosti od vášho režimu kvality a frekvencie auditov. Ak sa merania vychýlia z tolerancie alebo plášť vykazuje poškodenie (rezy, odreniny, zmena farby), kábel musí byťokamžite vymenené. Mechanická únava alebo prerušovaná kontinuita počas ohýbania je znakom poruchy.

Zhrnutie a predstavenie značky

TheESD zemniaci kábelje základným, no často podceňovaným prvkom každého efektívneho programu statickej kontroly. Porozumeniečoto je,prečozáleží na výťažnosti produktu, spoľahlivosti a bezpečnosti aakojeho výber, inštalácia, testovanie a údržba tvorí chrbticu robustnej stratégie ESD. Pri pohľade do budúcnosti bude vývoj tejto technológie formovať integrácia inteligentných káblov, konektivita internetu vecí, pokročilé materiály a prísnejšie normy.

kedyponúka celé spektrum ESD uzemňovacích riešení – vrátane odolných, certifikovaných ESD uzemňovacích káblov navrhnutých pre dlhú životnosť, konzistentný výkon a bezproblémovú integráciu do pokročilých výrobných systémov. Pre prispôsobené špecifikácie, technickú podporu alebo otázky týkajúce sa obstarávania,kontaktujte nás.
